BEUTELFILTER-SYSTEME (BF)

SCHONEWEG-BEUTELFILTER-SYSTEME

FÜR IHRE ANWENDUNGEN & ANFORDERUNGEN

  • "WO & WAS"? INDUSTRIEN & ANWENDUNGEN FÜR BEUTELFILTER-SYSTEME

    BEISPIELE für den EINSATZ von SCHONEWEG-BEUTELFILTER-SYSTEMEN

  • "WELCHES MATERIAL"?  EIGNUNG VON WERKSTOFFEN FÜR FILTERSYSTEME


    INFORMATIONEN zu BESTÄNDIGKEITEN & EIGENSCHAFTEN VON EDELSTÄHLEN & KUNSTSTOFFEN, die bei der Umsetzung Ihrer SPEZIFISCHEN ANFORDERUNGEN helfen können.

    Beständigkeiten, Eigenschaften & Anwendungsfälle von EDELSTÄHLEN für FILTERSYSTEME

    mehr ...

    Beständigkeit & Eigenschaften von KUNSTSTOFFEN für DICHTUNGEN & FILTERSYSTEME

    mehr ...

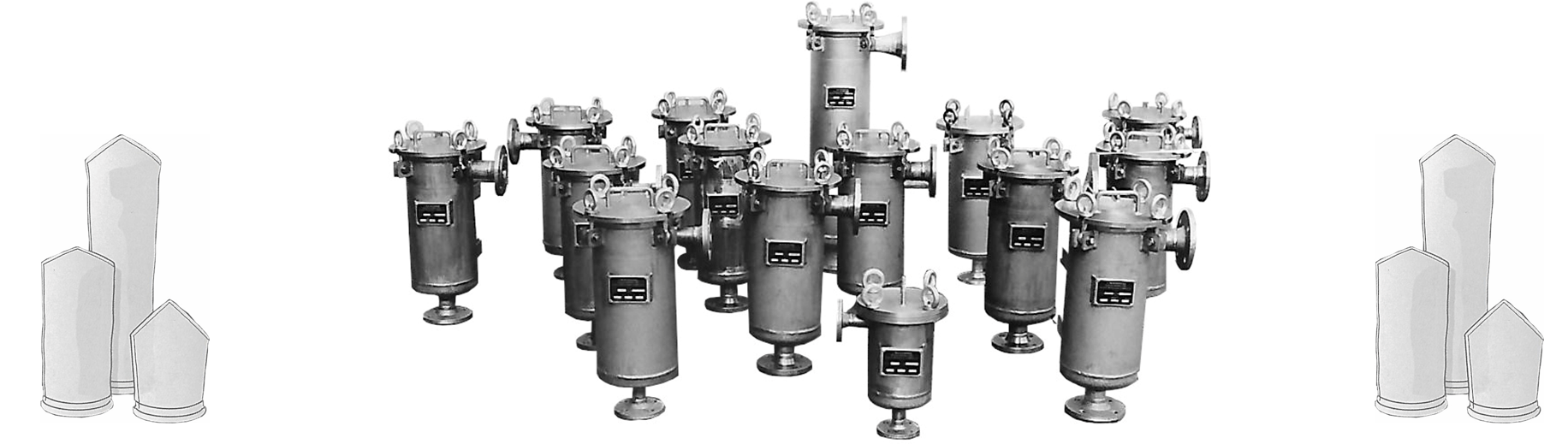

    QUICK-VIEW: 3 AUSBAUSTUFEN für BEUTELFILTER-SYSTEME

    (ZUR SCHNELLÜBERSICHT BITTE DIE KARTEN AUSKLAPPEN)

    • AUSBAUSTUFE 1: LIGHT-LINE - SOLO, DUPLEX & MULTIPLEX


      Die Beutelfilter-Systeme der LIGHT-LINE sind für Anwendungen konzipiert, bei denen Behälter mit Zulassung „gute Ingenieurspraxis“ (Art. 4, Abs. 3 DGRL) ausreichen. Dies gilt tendenziell eher bei Anwendungen mit geringeren maximalen Filterleistungen &  Betriebsdrücken sowie bei „ungefährlichen“ Filtraten der Fluidgruppe 2 aus den Bereichen Reinigung, Wasseraufbereitung sowie Nahrungsmittel. Die optionalen auslegungsrelevanten Details sind:


      • Filterleistung und Filterfläche - die Basis sind 4 Größen (00, 0, 1 und 2), die kundenindividuell angepasst werden können
      • max. Betriebsdruck: bis 10 bar (i.d.R.) | in der STANDARD-LINE bis 16 bar | in der EXTRA-LINE bis 100 bar
      • max. Betriebstemperatur: bis 80 °C (i.d.R.)  | in der STANDARD-LINE bis 150 °C | in der EXTRA-LINE bis bis 400 °C
      • Materialien: Edelstahl, insbesondere 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoffe (POLYPROPYLEN, PVDF - bei Kunststoffen i.d.R. geringere max. Betriebsdrücke und Betriebstemperaturen) | in der STANDARD-LINE &  EXTRA-LINE auch andere Edelstähle & C-Stähle
      • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
      • Verschlussarten: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen), ggf. Schnellverschluss
      • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell mit 3 Füßen oder andere Art der Befestigung
      • Dimensionierung und Art der Anschlüsse: in Abhängigkeit von Anforderungen DN, ZOLL, Flansche, Gewinde

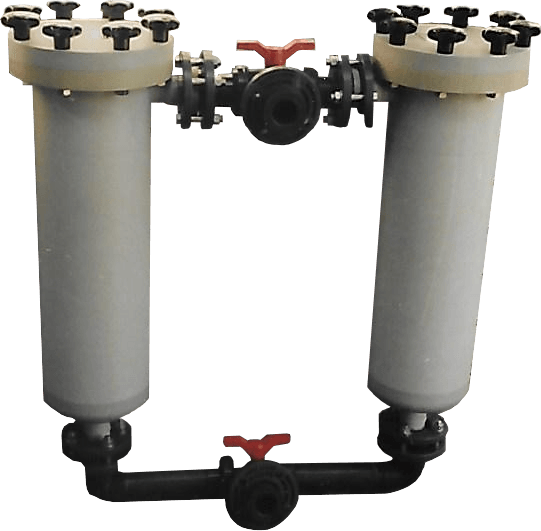

      • manuelle oder automatische Umschalteinrichtung bei DUPLEX-Modellen
      • Dichtungen und Dichtungsmaterial: in Abhängigkeit von Einsatz- und Sicherheitsanforderungen O-Ringe oder Flachdichtungen insbesondere aus PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon

      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, werden unsere Beutelfilter-Systeme der LIGHT-LINE gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollte die LIGHT-LINE nicht passen, dann geht es hier zu den weiteren Möglichkeiten und Optionen der STANDARD-LINE oder EXTRA-LINE

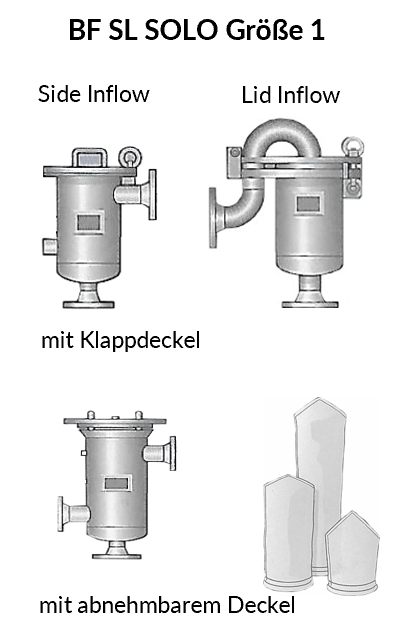

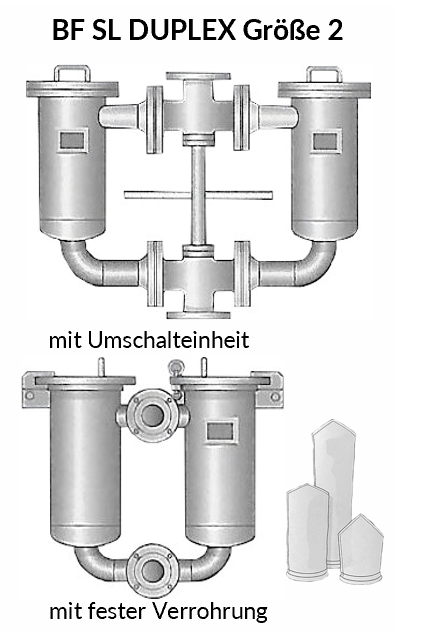

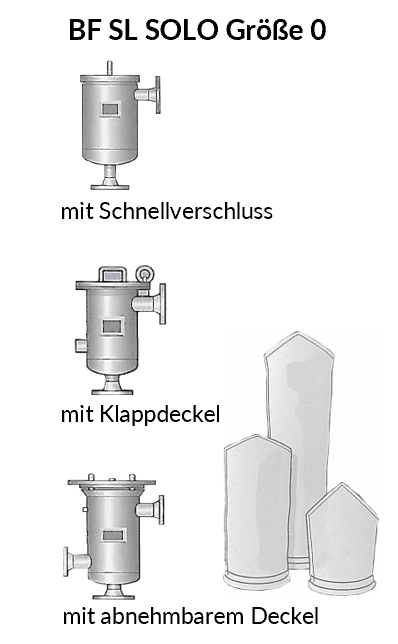

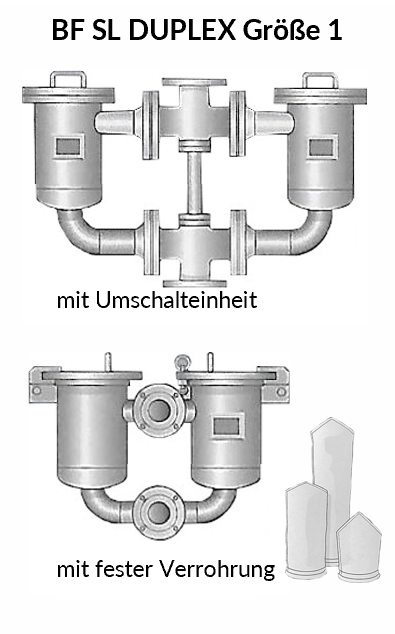

    • AUSBAUSTUFE 2: STANDARD-LINE - SOLO, DUPLEX & MULTIPLEX


      Die Beutelfilter-Systeme der STANDARD-LINE sind für höchste einsatzspezifische Anforderungen geeignet und können daher kundenindividuell in einer Vielzahl auslegungsrelevanter Details variiert werden:


      • Filterleistung und Filterfläche - die Basis sind 4 Größen (00, 0, 1 und 2), die kundenindividuell angepasst werden können
      • max. Betriebsdruck: 16 bar | in der EXTRA-LINE bis 100 bar
      • max- Betriebstemperatur: 150 °C (i.d.R.) | in der EXTRA-LINE bis 400 °C
      • Materialien: Edelstahl, insbesondere 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
      • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
      • Verschlussarten: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen), ggf. Schnellverschluss
      • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell mit 3 Füßen oder andere Art der Befestigung
      • Dimensionierung und Art der Anschlüsse: in Abhängigkeit von Anforderungen DN, ZOLL, Flansche, Gewinde
      • manuelle oder automatische Umschalteinrichtung bei DUPLEX-Modellen
      • Dichtungen und Dichtungsmaterial: in Abhängigkeit von Einsatz- und Sicherheitsanforderungen O-Ringe oder Flachdichtungen insbesondere aus PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon

      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, können unsere Beutelfilter-Systeme der STANDARD-LINE sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollte der STANDARD nicht passen, dann geht es hier zu den weiteren Optionen der  EXTRA-LINE oder LIGHT-LINE

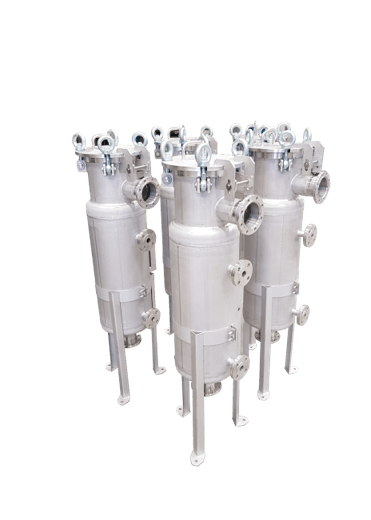

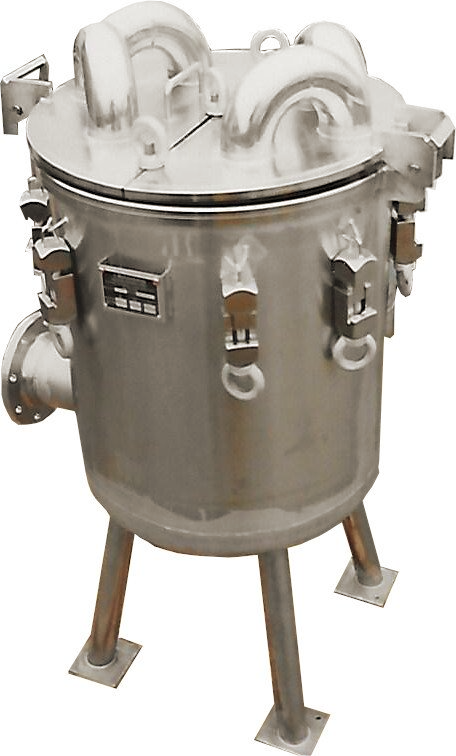

    • AUSBAUSTUFE 3: EXTRA-LINE - SOLO, DUPLEX & MULTIPLEX


      Sollten Ihre einsatzspezifischen Anforderungen von den Produkten aus der STANDARD-LINE noch nicht vollständig erreicht werden, dann finden Sie in der EXTRA-LINE weitere und darüber hinausgehende Möglichkeiten, die Spezifikationen zu variieren und zu ergänzen


      • max. Filterleistung und Filterfläche: bis zu 1.000 m3/h (ca.)
      • max. Betriebsdruck: bis zu 100 bar
      • max. Betriebstemperatur: bis zu 400 °C
      • ergänzte Materialauswahl: weitere Edelstahl-Sorten (z. B. Hastelloy, Titan) oder C-Stähle ("Schwarzstahl") | Kunststoffe (POLYPROPYLEN, PVDF) s. LIGHT-LINE

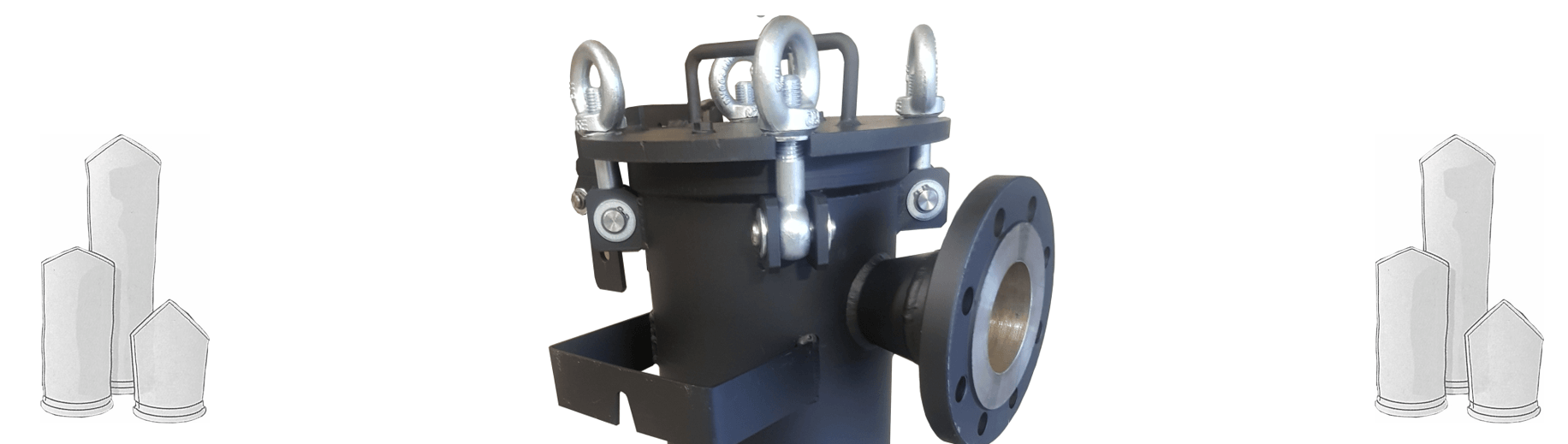

      • Beschichtung mit E-CTFE (HALAR®), ETFE, FEP, PFA, PTFE und PU

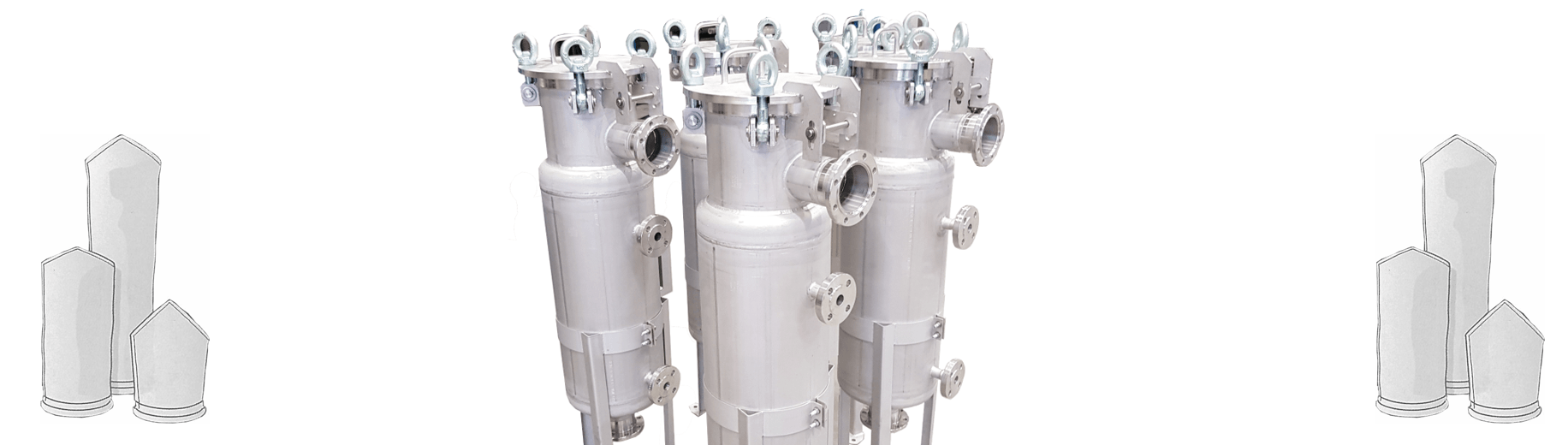

      • Heizmantel bis Unterkante Eingangsstutzen oder Heizmantel bis an die Flansche

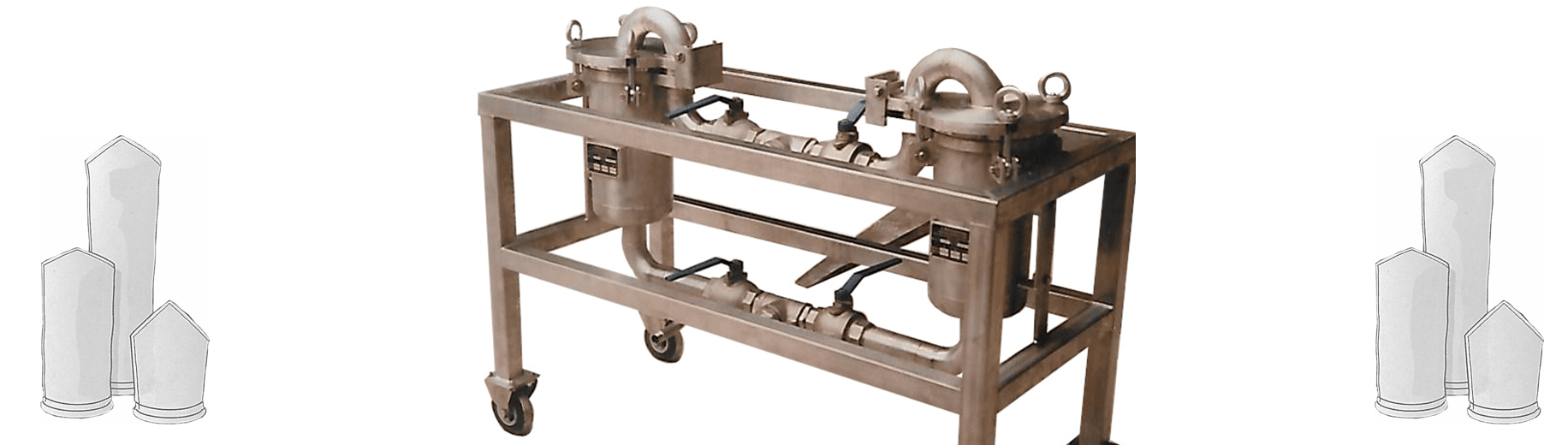

      • Mobilität durch Filterwagen & Kupplungen, Montage auf mobilem Unterbau, z.B. mit Tankwagenkupplung
      • Optimierung für kritische Umfeld- und Einsatzbedingungen: Ex-Schutz nach ATEX Richtlinie (Explosionsschutz) Einhaltung der Anforderungen gemäß Technische Anleitung zur Reinhaltung der Luft (TA Luft) sowie Sicherstellung von FDA-/EG-Konformität

      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, können unsere Beutelfilter-Systeme der EXTRA-LINE sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollten die EXTRAs noch nicht reichen oder erforderlich sein, dann geht es hier zu der SPECIAL-LINE bzw. STANDARD-LINE

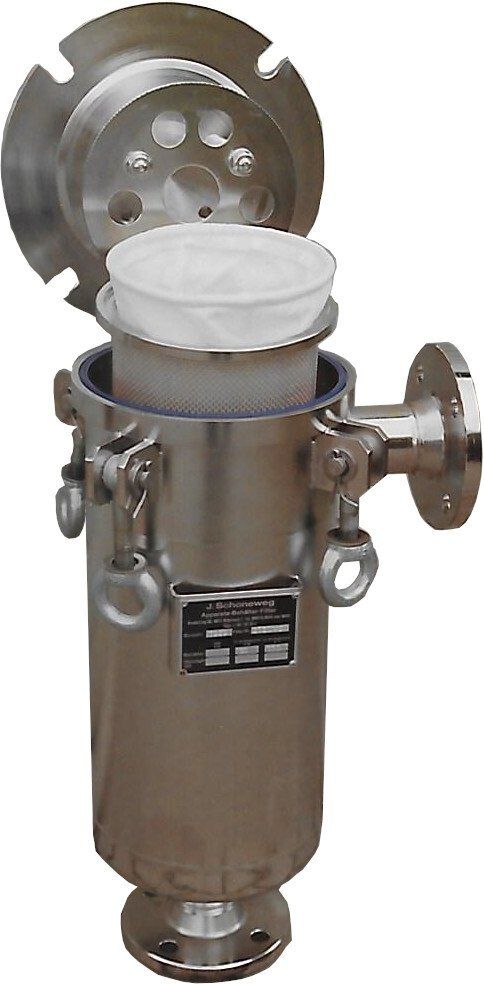

    BEUTELFILTER-SYSTEME der LIGHT-LINE

    SPEZIFIKATIONEN & VARIANTEN

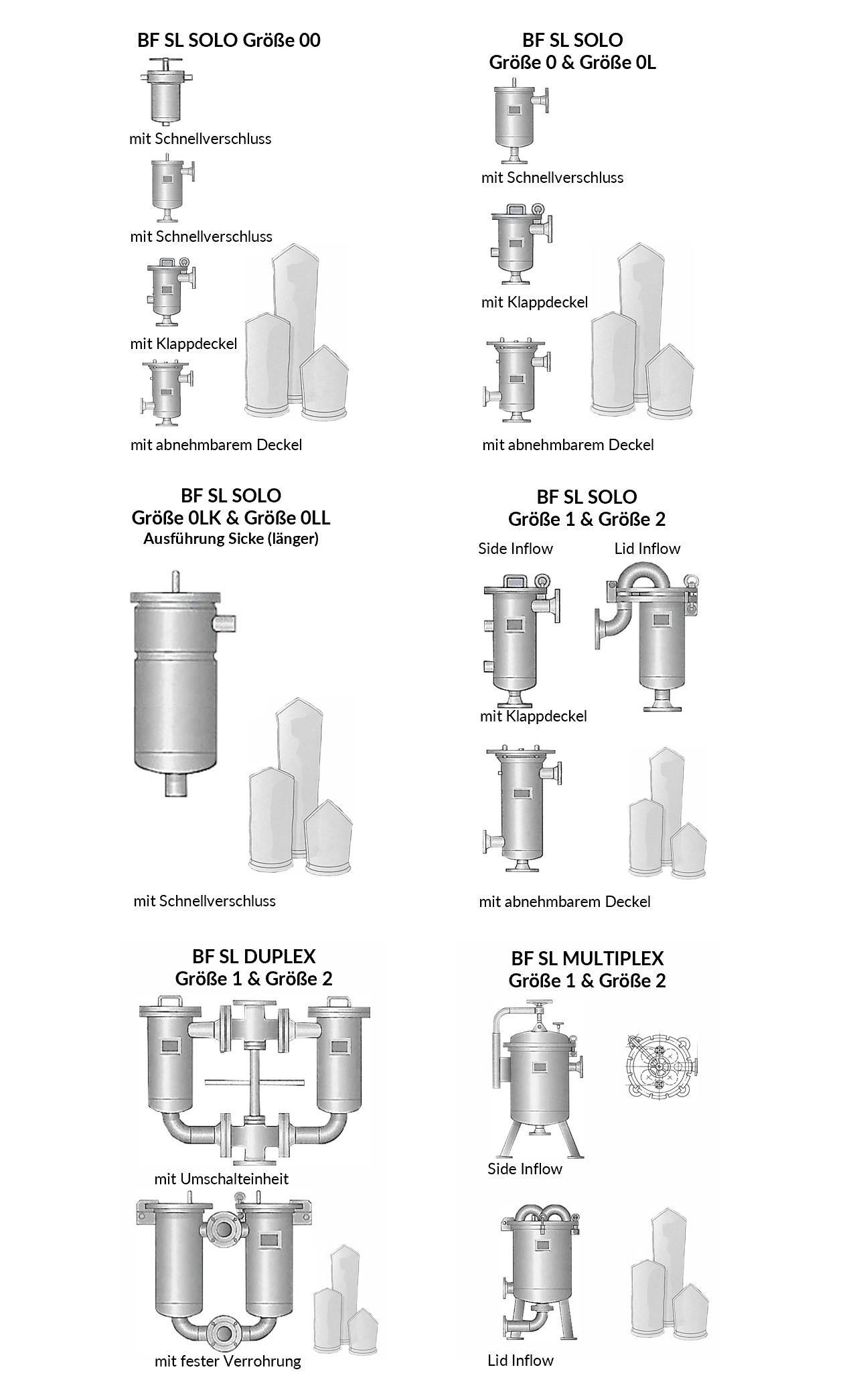

    BEUTELFILTER-SYSTEME - PRODUKTGRUPPEN der LIGHT-LINE


    • Beutelfilter LIGHT-LINE SOLO Größe 00
    • Beutelfilter LIGHT-LINE SOLO Größe 0
    • Beutelfilter LIGHT-LINE SOLO Größe 0 - längere Ausführung
    • Beutelfilter LIGHT-LINE SOLO Größe 0 - SICKE
    • Beutelfilter LIGHT-LINE SOLO Größe 0 - SICKE (längere Ausführung)
    • Beutelfilter LIGHT-LINE SOLO Größe 1
    • Beutelfilter LIGHT-LINE SOLO Größe 2

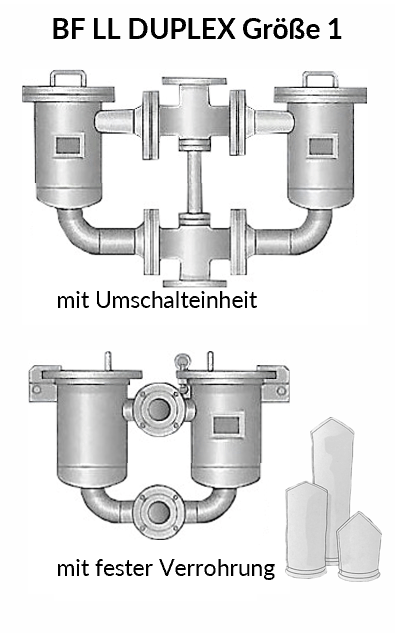

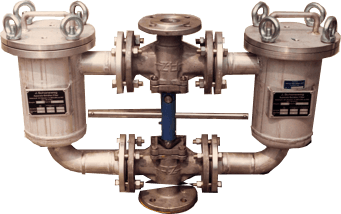

    • Beutelfilter LIGHT-LINE DUPLEX Größe 1

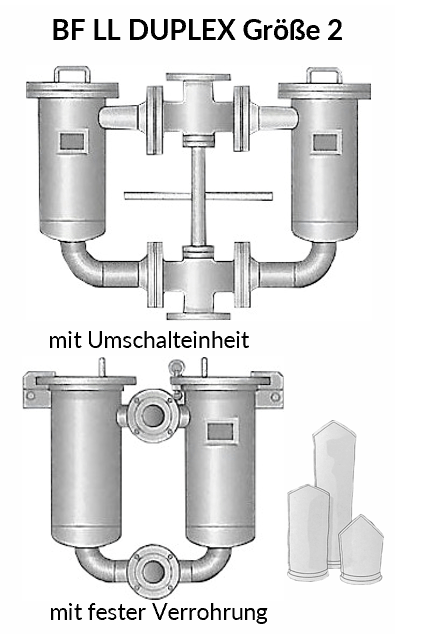

    • Beutelfilter LIGHT-LINE DUPLEX Größe 2

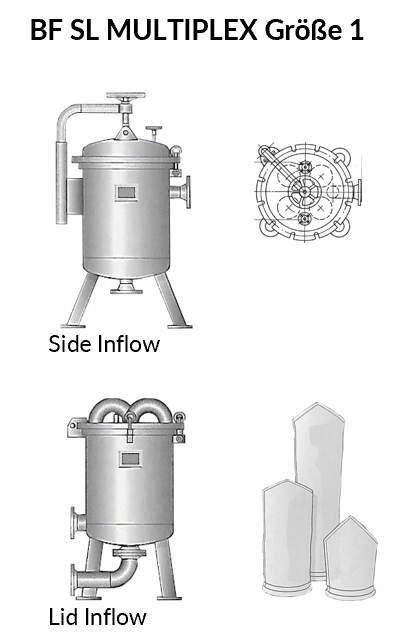

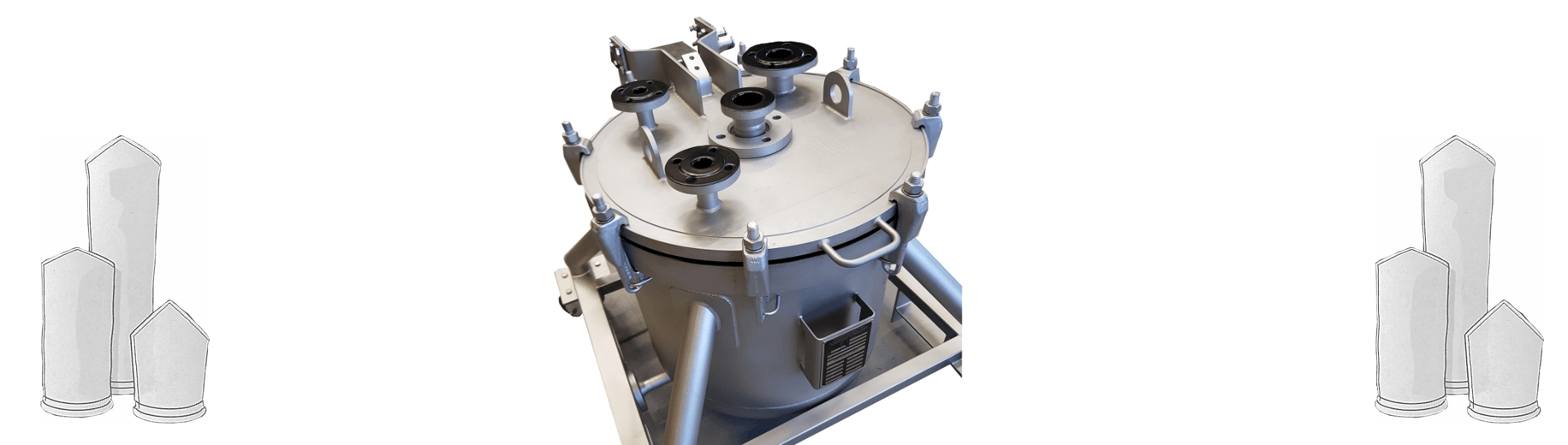

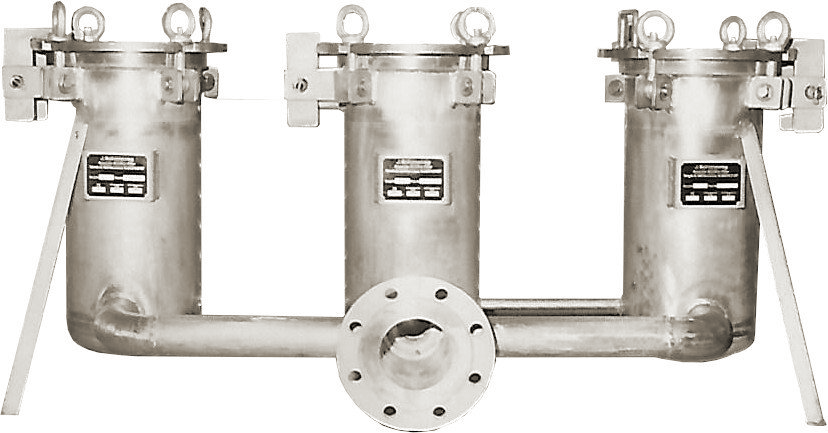

    • Beutelfilter LIGHT-LINE MULTIPLEX (Mehrfacheinheit) Größe 1

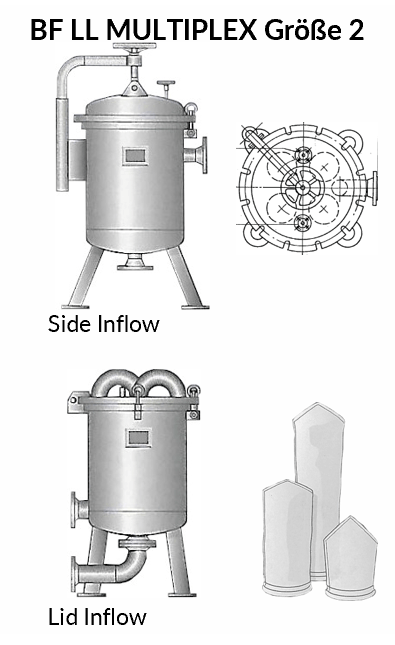

    • Beutelfilter LIGHT-LINE MULTIPLEX (Mehrfacheinheit) Größe 2

    Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE


    HINWEISE: Alle Angaben in den Detailübersichten beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

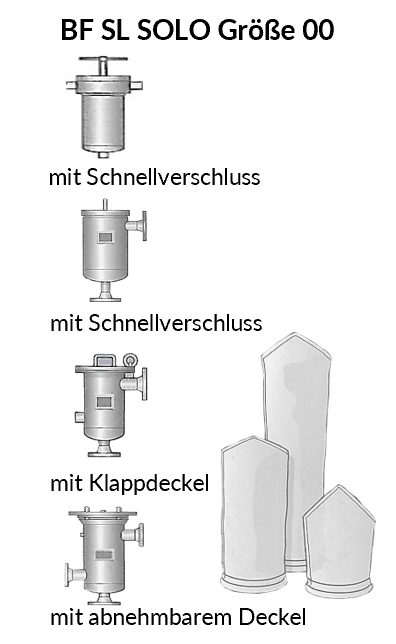

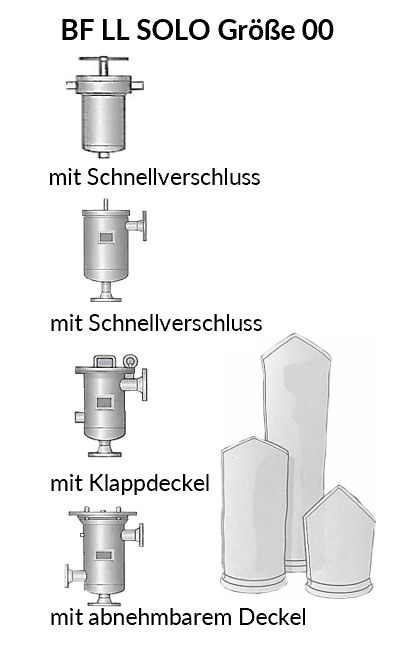

    Beutelfilter LIGHT-LINE SOLO Größe 00: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 4,00
    • Filterfläche in m2 (ca.): 0,03
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25
    • Anschlüsse Entlüftung & Manometer: n/a
    • Anschlüsse Differenzdruckmessung: n/a
    • Anschlüsse Entleerung: 1''
    • Inhalt in Liter (ca.): 1,40
    • Gewicht in kg (ca.): 3,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow)
    • Verschluss: Schnellverschluss
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

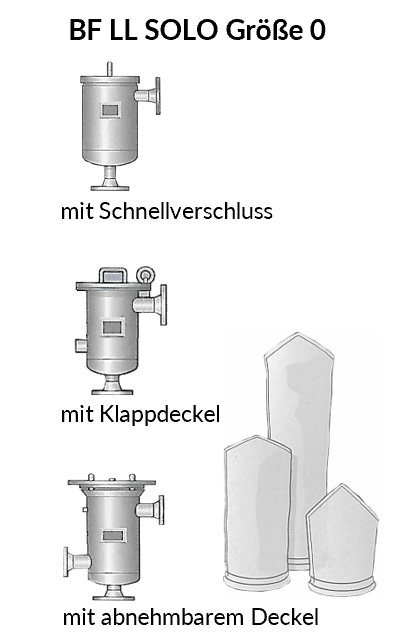

    Beutelfilter LIGHT-LINE SOLO Größe 0: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 6,00
    • Filterfläche in m2 (ca.): 0,10
    • Betriebsüberdruck (max.) in bar: 10  (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25 / DN40 / DN 50
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN25 / DN40 / DN 50
    • Inhalt in Liter (ca.): 4,75
    • Gewicht in kg (ca.): 4,50
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

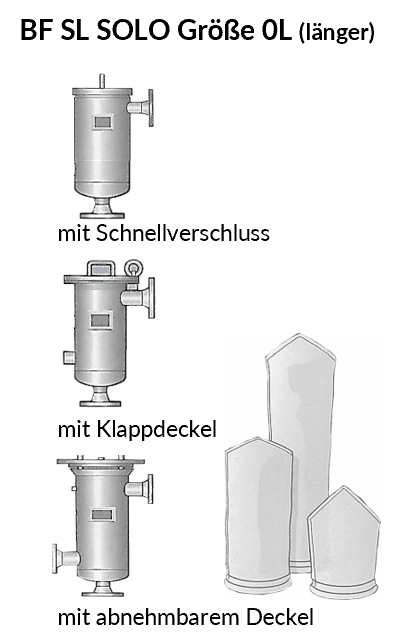

    Beutelfilter LIGHT-LINE SOLO Größe 0 - längere Ausführung: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 10,00 (anstelle 6,00 in der Normalausführung STL SOLO 0)
    • Filterfläche in m2 (ca.): 0,16 (anstelle  0,10 in der Normalausführung STL SOLO 0)
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25 / DN40 / DN 50
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN25 / DN40 / DN 50
    • Inhalt in Liter (ca.): 12,50 (anstelle 4,75 in der Normalausführung STL SOLO 0)
    • Gewicht in kg (ca.): 24,00 (anstelle 4,50 in der Normalausführung STL SOLO 0)
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

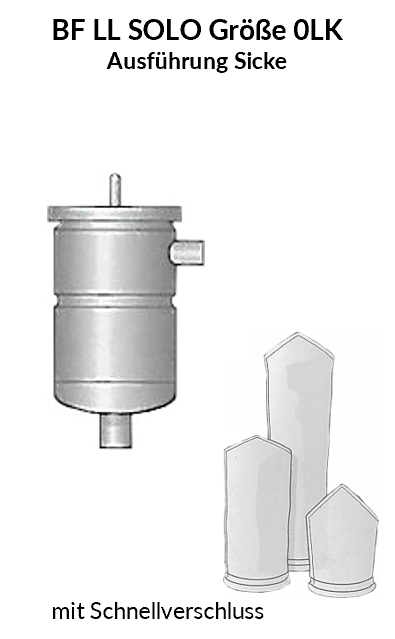

    Beutelfilter LIGHT-LINE SOLO Größe 0 - SICKE: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 6,00
    • Filterfläche in m2 (ca.): 0,10
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 1 ¼ ''
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 1 ¼ ''
    • Inhalt in Liter (ca.): 2,60
    • Gewicht in kg (ca.): 3,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

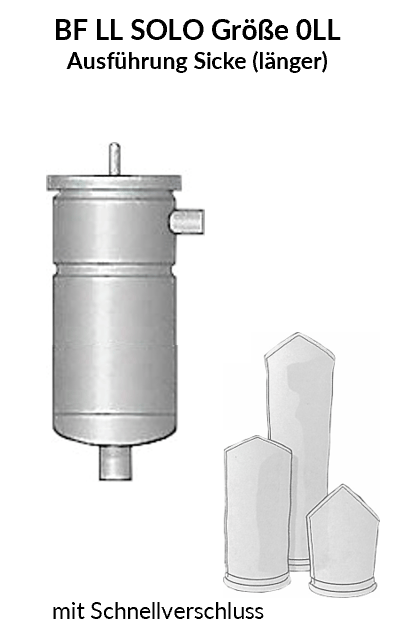

    Beutelfilter LIGHT-LINE SOLO Größe 0 - SICKE (längere Ausführung): Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 10,00 (anstelle 6,00 in der Ausführung SICKE STL SOLO 0LK)
    • Filterfläche in m2 (ca.): 0,16 (anstelle 0,10 in der Ausführung SICKE STL SOLO 0LK)
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 1 ¼ ''
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 1 ¼ ''
    • Inhalt in Liter (ca.): 4,50 (anstelle 2,60 in der Ausführung SICKE STL SOLO 0LK)
    • Gewicht in kg (ca.): 4,00 (anstelle 3,00 in der Ausführung SICKE STL SOLO 0LK)
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

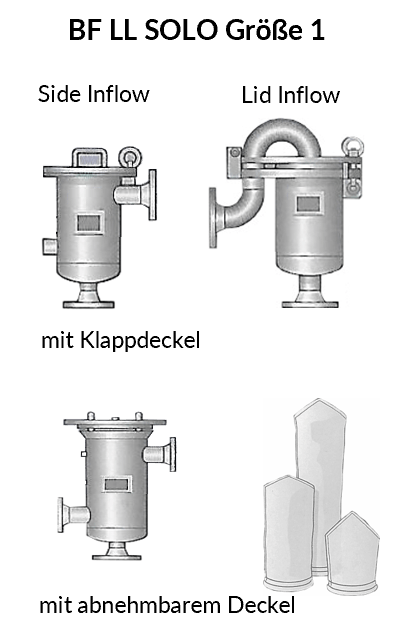

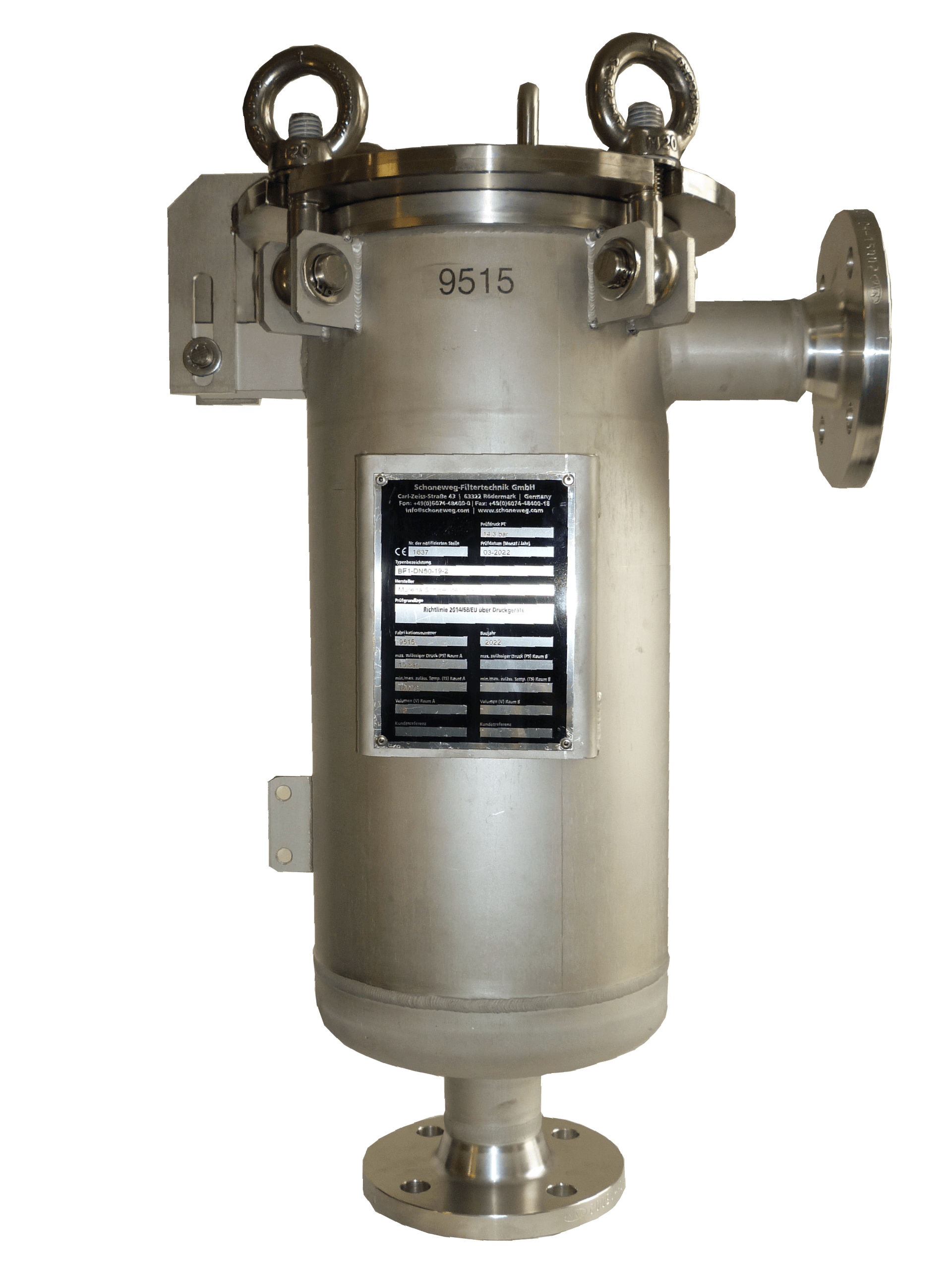

    Beutelfilter LIGHT-LINE SOLO Größe 1: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 20,00
    • Filterfläche in m2 (ca.): 0,25
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 18,00
    • Gewicht in kg (ca.): 35,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

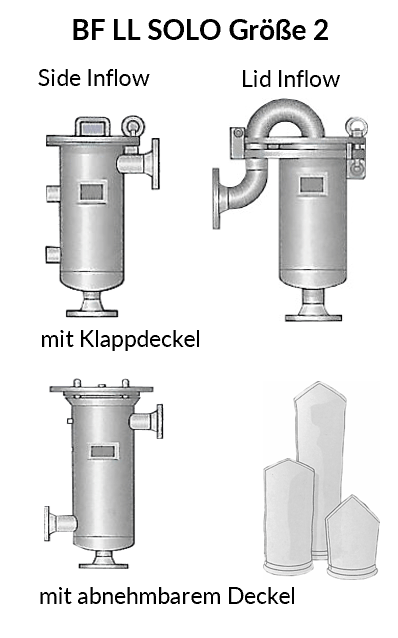

    Beutelfilter LIGHT-LINE SOLO Größe 2: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 40,00
    • Filterfläche in m2 (ca.): 0,50
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 27,00
    • Gewicht in kg (ca.): 46,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter LIGHT-LINE DUPLEX Größe 1: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Beutelfilter der Größe 1 - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): BF LL DUPLEX 1 = 40,00 (zum Vergleich: BF LL DUPLEX 2 = 80,00)
    • Filterfläche in m2 (ca.): BF LL DUPLEX 1 = 0,50 (zum Vergleich: BF LL DUPLEX 2 = 1,00)
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 32,00
    • Gewicht in kg (ca.): 75,00 bis 100,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter LIGHT-LINE DUPLEX Größe 2: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Beutelfilter der Größe 2 - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): BF LL DUPLEX 2 = 80,00 (zum Vergleich: BF LL DUPLEX 1 = 40,00)
    • Filterfläche in m2 (ca.): BF LL DUPLEX 2 = 1,00 (zum Vergleich: BF LL DUPLEX 1 = 0,50)
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 54,00
    • Gewicht in kg (ca.): 95,00 bis 120,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter LIGHT-LINE MULTIPLEX (Mehrfacheinheit) Größe 1: Spezifikationsvarianten


    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Beutelfilter der Größe 1 in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern gemäß BF 1 x 20,00 m3/h (zum Beispiel: BF LL MULTIPLEX 1 mit 4 Druckkammern = 80,00 m3/h (4 x 20,00))
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern gemäß BF 1 x 0,25 m2/h (zum Beispiel: BF LL MULTIPLEX 1 mit 4 Druckkammern = 1,00 m2/h (4 * 0,25))
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Inhalt in Liter (ca.): 18,00 * Anzahl Druckkammern
    • Gewicht in kg (ca.): > 35,00 * Anzahl Druckkammern
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter LIGHT-LINE MULTIPLEX (Mehrfacheinheit) Größe 2: Spezifikationsvarianten


    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Beutelfilter der Größe 2 in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern gemäß BF 1 x 40,00 m3/h (zum Beispiel: BF LL MULTIPLEX 2 mit 4 Druckkammern = 160,00 m3/h (4 x 40,00))
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern gemäß BF 2 x 0,50 m2/h (zum Beispiel: BF LL MULTIPLEX 2 mit 4 Druckkammern = 2,00 m2/h (4 * 0,20))
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Inhalt in Liter (ca.): 27,00 * Anzahl Druckkammern
    • Gewicht in kg (ca.): > 46,00 * Anzahl Druckkammern
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    BEUTELFILTER-SYSTEME der STANDARD-LINE

    SPEZIFIKATIONEN & VARIANTEN

    BEUTELFILTER-SYSTEME - PRODUKTGRUPPEN der STANDARD-LINE


    • Beutelfilter STANDARD-LINE SOLO Größe 00
    • Beutelfilter STANDARD-LINE SOLO Größe 0
    • Beutelfilter STANDARD-LINE SOLO Größe 0 - längere Ausführung
    • Beutelfilter STANDARD-LINE SOLO Größe 0 - SICKE
    • Beutelfilter STANDARD-LINE SOLO Größe 0 - SICKE (längere Ausführung)
    • Beutelfilter STANDARD-LINE SOLO Größe 1
    • Beutelfilter STANDARD-LINE SOLO Größe 2
    • Beutelfilter STANDARD-LINE DUPLEX Größe 1
    • Beutelfilter STANDARD-LINE DUPLEX Größe 2
    • Beutelfilter STANDARD-LINE MULTIPLEX (Mehrfacheinheit) Größe 1
    • Beutelfilter STANDARD-LINE MULTIPLEX (Mehrfacheinheit) Größe 2

    Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL


    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 00: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 4,00
    • Filterfläche in m2 (ca.): 0,03
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25
    • Anschlüsse Entlüftung & Manometer: n/a
    • Anschlüsse Differenzdruckmessung: n/a
    • Anschlüsse Entleerung: 1''
    • Inhalt in Liter (ca.): 1,40
    • Gewicht in kg (ca.): 3,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow)
    • Verschluss: Schnellverschluss
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 0: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 6,00
    • Filterfläche in m2 (ca.): 0,10
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25 / DN40 / DN 50
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN25 / DN40 / DN 50
    • Inhalt in Liter (ca.): 4,75
    • Gewicht in kg (ca.): 4,50
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 0 - längere Ausführung: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 10,00 (anstelle 6,00 in der Normalausführung STL SOLO 0)
    • Filterfläche in m2 (ca.): 0,16 (anstelle  0,10 in der Normalausführung STL SOLO 0)
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: DN25 / DN40 / DN 50
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN25 / DN40 / DN 50
    • Inhalt in Liter (ca.): 12,50 (anstelle 4,75 in der Normalausführung STL SOLO 0)
    • Gewicht in kg (ca.): 24,00 (anstelle 4,50 in der Normalausführung STL SOLO 0)
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 0 - SICKE: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 6,00
    • Filterfläche in m2 (ca.): 0,10
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 1 ¼ ''
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 1 ¼ ''
    • Inhalt in Liter (ca.): 2,60
    • Gewicht in kg (ca.): 3,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 0 - SICKE (längere Ausführung): Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 10,00 (anstelle 6,00 in der Ausführung SICKE STL SOLO 0LK)
    • Filterfläche in m2 (ca.): 0,16 (anstelle 0,10 in der Ausführung SICKE STL SOLO 0LK)
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 1 ¼ ''
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 1 ¼ ''
    • Inhalt in Liter (ca.): 4,50 (anstelle 2,60 in der Ausführung SICKE STL SOLO 0LK)
    • Gewicht in kg (ca.): 4,00 (anstelle 3,00 in der Ausführung SICKE STL SOLO 0LK)
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

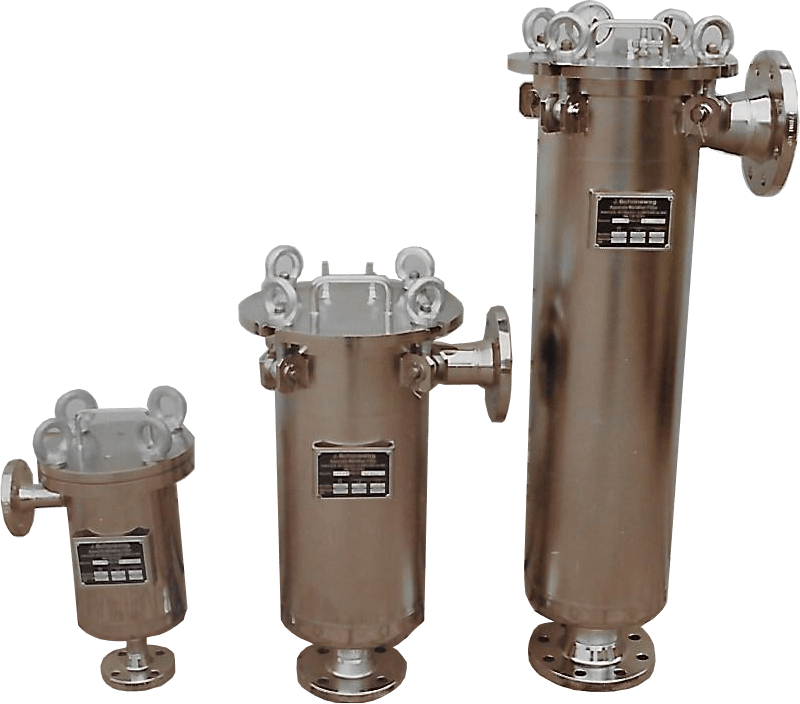

    Beutelfilter STANDARD-LINE SOLO Größe 1: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 20,00
    • Filterfläche in m2 (ca.): 0,25
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 18,00
    • Gewicht in kg (ca.): 35,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE SOLO Größe 2: Spezifikationsvarianten


    • Filterleistung (theor.) in m3/h (ca.): 40,00
    • Filterfläche in m2 (ca.): 0,50
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 27,00
    • Gewicht in kg (ca.): 46,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE DUPLEX Größe 1: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Beutelfilter der Größe 1 - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): BF SL DUPLEX 1 = 40,00 (zum Vergleich: BF SL DUPLEX 2 = 80,00)
    • Filterfläche in m2 (ca.): BF SL DUPLEX 1 = 0,50 (zum Vergleich: BF SL DUPLEX 2 = 1,00)
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 32,00
    • Gewicht in kg (ca.): 75,00 bis 100,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE DUPLEX Größe 2: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Beutelfilter der Größe 2 - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): BF SL DUPLEX 2 = 80,00 (zum Vergleich: BF SL DUPLEX 1 = 40,00)
    • Filterfläche in m2 (ca.): BF SL DUPLEX 2 = 1,00 (zum Vergleich: BF SL DUPLEX 1 = 0,50)
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125
    • Inhalt in Liter (ca.): 54,00
    • Gewicht in kg (ca.): 95,00 bis 120,00
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE MULTIPLEX (Mehrfacheinheit) Größe 1: Spezifikationsvarianten


    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Beutelfilter der Größe 1 in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern gemäß BF 1 x 20,00 m3/h (zum Beispiel: BF SL MULTIPLEX 1 mit 4 Druckkammern = 80,00 m3/h (4 x 20,00))
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern gemäß BF 1 x 0,25 m2/h (zum Beispiel: BF SL MULTIPLEX 1 mit 4 Druckkammern = 1,00 m2/h (4 * 0,25))
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Inhalt in Liter (ca.): 18,00 * Anzahl Druckkammern
    • Gewicht in kg (ca.): > 35,00 * Anzahl Druckkammern
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Beutelfilter STANDARD-LINE MULTIPLEX (Mehrfacheinheit) Größe 2: Spezifikationsvarianten


    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Beutelfilter der Größe 2 in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern gemäß BF 1 x 40,00 m3/h (zum Beispiel: BF SL MULTIPLEX 2 mit 4 Druckkammern = 160,00 m3/h (4 x 40,00))
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern gemäß BF 2 x 0,50 m2/h (zum Beispiel: BF SL MULTIPLEX 2 mit 4 Druckkammern = 2,00 m2/h (4 * 0,20))
    • Betriebsüberdruck (max.) in bar: 16
    • Betriebstemperatur (max.) in °C: 150
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Inhalt in Liter (ca.): 27,00 * Anzahl Druckkammern
    • Gewicht in kg (ca.): > 46,00 * Anzahl Druckkammern
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung : anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    BEUTELFILTER-SYSTEME der EXTRA-LINE

    ZUSÄTZLICHE OPTIONEN FÜR DIE STANDARD-LINE

    MIT HOCHDRUCK AN DIE ARBEIT


    Wenn die Filtersysteme der "STANDARD-LINE" für die Bewältigung der einsatzspezischen Anforderungen nicht ausreichend dimensioniert sind, dann ist mehr Leistung erforderlich. Die Filtersysteme der "EXTRA-LINE" bieten die Möglichkeit, den Durchsatz und Output in wesentliche Merkmalen zu erhöhen:


    • maximale Filterleistung und Filterfläche bis zu 1.000 m3/h (ca.)
    • maximale Betriebsdrucke bis zu 100 bar (STANDARD-LINE: bis zu 16 bar)
    • maximale Betriebstemperaturen bis zu 400 °C (STANDARD-LINE: bis zu 150 °C)


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    EDELSTAHL, C-STAHL oder KUNSTSTOFFE - SIE HABEN DIE WAHL


    Wenn die häufig eingesetzten Werkstoffe (Edelstähle) 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti) für die einsatzspezifischen Anforderungen nicht geeignet sind, gibt es eine Vielzahl anderer Materialien, aus denen Filtersysteme gefertigt werden können. Dies sind insbesondere:


    • Edelstähle (auch andere als 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)): Informationen zur Beständigkeit & Eigenschaften von Edelstählen bei der Verwendung für Filtersysteme finden Sie hier.
    • C-Stähle: Zum Schutz der medienberührten Oberflächen gegenüber Chemikalien (z. B. Säuren, Laugen, Polymerlösungsmittel, Chlorkohlenwasserstoffe, usw) werden Filtersysteme aus C-Stahl regelmäßig beschichtet und von außen angestrichen / grundiert.
    • Kunststoffe: Auch Kunststoffe können zum Schutz der medienberührten Oberflächen zusätzlich beschichtet werden. Informationen zur Beständigkeit & Eigenschaften von Kunststoffen bei der Verwendung für Filtersysteme (und Dichtungen) finden Sie hier.


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    BESCHICHTUNGEN ERHÖHEN DIE BESTÄNDIGKEIT & WIDERSTANDSFÄHIGKEIT


    Beschichtungen erfolgen zum Schutz der verwendeten - insbesondere medienberührten - Materialien (sowohl Edelstähle als auch C-Stähle und Kunststoffe) bei Einsatzbedingungen mit hoher chemischer oder thermischer Beanspruchung insbesondere mit folgenden Fluor-Kunststoffen


    • E-CTFE (Ethylen-Chlortrifluorethylen (HALAR®): HALAR®-Beschichtung als Innenbeschichtung von Behältern ermöglicht einen verlässlichen Schutz vor Schäden (wie beispielsweise Korrosion) durch Säuren und Basen. HALAR®-Beschichtungen sind hitzebeständig bis 150°C, zeigen gute Antihafteigenschaften und sind in höheren Schichtdicken schlag und stoßfest
    • PTFE (Polytetrafluorethylen (Teflon™ PTFE) / PFA (Perfluoralkoxy (Teflon® PFA) / FEP (Tetrafluorethylen-Perfluorpropylen (Teflon™ FEP): Beschichtungen auf Basis von PTFE (Teflon™), PFA und FEP sind beständig bis 260°C. In Abhängigkeit von den Einsatzbedingungen und -anforderungen können Farbe, Leitfähigkeit, Diffusions- und Abriebbeständigkeit der Beschichtungen variiert werden.
    • PU (Polyurethan): Polyurethan-Beschichtungen sind beständig gegen Chemikalien, Wasser, Abrasion und Temperaturschwankungen. Die Beständigkeit einer : Polyurethan-Beschichtung gegen viele Chemikalien und Lösemittel schützt vor Korrosion.
    • ETFE (Ethylen-Tetrafluorethylen): ETFE ist sehr witterungsstabil und chemikalienbeständig. Eine ETFE-Beschichtung zeigt neben hoher chemischer Beständigkeit zusätzlich Antihafteigenschaften und kann FDA-geeignet sein.

    Bei weniger fordernden Einsatzbedingungen (niedrigere Temperaturen und weniger aggressive Chemikalien) sind auch nicht fluorierte Werkstoffe wie PA (Polyamide), PPS (Polyphenylensulfid), PP (Polypropylen) und EVAL (EVAL™: Ethylen-Vinylalkohol) möglich.



    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    DAMIT DAS FILTRAT IN BEWEGUNG BLEIBT


    Bei besonderen Anwendungen ist eine Konstanz der Temperatur des Filtrats zwingend erforderlich, um dessen nicht umkehrbares Erstarren bei einer Abkühlung zu verhindern und / oder einen sehr hohen Reinigungsaufwand bei der erneuten Ingangsetzung der Filtration zu vermeiden.


    Heizmäntel können grundsätzlich in zwei Ausführungen angebracht werden, nämlich als:


    • Heizmantel bis zur Unterkante der Eingangsstutzen (Teilummantelung des Behälters) oder als
    • Heizmantel bis an die Flansche (Komplettummantelung des Behälters)


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    FLEXIBILITÄT FÜR WECHSELNDE EINSATZORTE & EINSATZZEITEN


    Die Mobilisierung Ihrer Filtersysteme - regelmäßig als Montagen auf beweglichen Filterwagen (für den Einsatz in explosionsgefährdeten Bereichen - ATEX Bereichen) mit elektrisch leitfähigen Rädern und Rollen - ermöglicht, die Zeiten und Orte der Filtration bei diskontinuierlichen oder zeitlich begrenzten Prozessen zu optimieren


    Die Vorteile durch das Mehr an Flexibiltät sind insbesondere:


    • Einsatz in unterschiedlichen Produktionsbereichen und Prozessen
    • Verbesserung der Wirtschaftlichkeit durch eine Optimierung der Nutzung von Produktionskapazitäten
    • Einsatz einer mobilen Filterlösung zur Reinigung von Anlagen nach Instandhaltung- oder Wartungsarbeiten und bei Umbauten



    Mobile Filtersysteme werden häufig mit zusätzlichen Komponenten, insbesondere Pumpen, Druckdifferenzanzeigen, Anschlusskupplungen (z.B. mit Tankwagenkupplung), usw.) kombiniert.




    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    PRÄVENTION IN GEFÄHRLICHEN BEREICHEN & FÜR GESCHÜTZTE ANWENDUNGEN


    Bei einer Vielzahl von Anwendungen und Prozessen ist die Optimierung der Filtersysteme für den Einsatz unter kritische Umfeld- und Einsatzbedingungen ein wesentliches MUSS. Im Fokus stehen insbesondere folgende Aspekte:


    • Ex-Schutz nach ATEX Richtlinie (Explosionsschutz): Die Regeln  zur bestimmungsgemäßen Verwendung von Geräten und Schutzsystemen in explosionsgefährdeten Bereichen sind in der EU durch die ATEX Richtlinie 2014/34/EU festgelegt. Die Richtlinie 2014/34/EU legt insbesondere die Anfoderungen an die Beschaffenheit von explosionsgeschützten Geräten fest. Für Filtersysteme, die regelmäßig keine eigene potentielle Zündquellen aufweisen und dadurch eine Explosion verursachen könnten, bedeutet dies, dass sie grundsätzlich so konstruiert und aus solchen Materialien hergestellt sein müssen, dass in dem Fall einer Explosion eine regelkonforme elektrische (Ab-)Leitfähigkeit (z. B. auch Rollen und Räder) sichergestellt sein muss.
    • Einhaltung der Anforderungen gemäß Technische Anleitung zur Reinhaltung der Luft (TA Luft): Die Regelungen der TA Luft dienen beim Betrieb einer Anlage dem Schutz der Allgemeinheit und der Nachbarschaft vor schädlichen Umwelteinwirkungen durch Luftverunreinigungen und der Vorsorge gegen schädliche Umwelteinwirkungen durch Luftverunreinigungen, um ein hohes Schutzniveau für die Umwelt insgesamt zu erreichen. Für Filtersysteme bedeutet dies, dass die konstruktiven Eigenschaften und die eingesetzten Materialien ein Entweichen von Verunreinigungen in die Luft verhindern. In Anlagen dürfen nur „technisch dichte“ Flanschverbindungen im Betrieb eingesetzt werden.
    • FDA-/EG-Konformität: Bei bestimmten Anwendungen und Prozessen (z. B. Getränke, Kosmetik, Lebensmittel, Pharma, Speiseöle- und fette, Trinkwasseraufbereitung) ist die Sicherstellung einer FDA-/EG-Konformität erforderlich. Für Filtersysteme bedeutet dies, dass auschließlich Materialien zum Einsatz kommen, die bei der Herstellung oder in Veredelungsprozessen vor Verunreinigungen (z. B. Staub, Mikroorganismen, Produktablagerungen, usw.) geschützt werden müssen und durch angemessene weitere Handhabung und Verpackung (z. B. sterile Einzelverpackung) auch weiterhin geschützt bleiben.


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.

    passende Nadelfilz-Filterbeutel (Polyester, Polypropylen, NOMEX®) oder Monofilament-Filterbeutel (Polyester, Polypropylen, Nylon™ (NMO)


    • in gängigen oder individuellen Größen,
    • allen Feinheiten / Durchlässigkeiten,
    • mit Kunststoffkragen oder Schnapp-Ring,
    • in vielen Formen und Ausführungen sowie
    • mit weiteren EXTRAs (z. B. FDA / EG-Konformität)


    gibt es hier:

    zu den FILTERBEUTELN & GEWEBEN ...

    ANGEBOTSANFRAGE & CHECKLISTE FÜR FILTERSysteme

    SIE HABEN BEREITS EINE IDEE VON IHREM BEDARF - ERFASSEN & SENDEN SIE UNS IHRE SPEZIFIKATIONEN

    Teilen Sie uns - wahlweise über unsere Checkliste und / oder durch Zusendung Ihrer Unterlagen (Sie haben die Möglichkeit, Dateien in dem Bereich "ZEICHNUNGEN, SKIZZEN, PRODUKTBESCHREIBUNGEN, USW." hochzuladen) - die Anforderungen Ihrer Anwendung oder Ihres Projektes mit, so dass wir Informationen über Ihren Bedarf haben. Wir werten diese Informationen aus und melden uns gerne bei Ihnen.

    HIER KÖNNEN SIE IHRE ANFRAGE ERFASSEN - WIR MELDEN UNS SCHNELLSTMÖGLICH BEI IHNEN:

    Share by:
