FILTERBEUTEL & FILTERGEWEBE AUS FASERN

SCHONEWEG-FILTERBEUTEL & FILTERGEWEBE AUS FASERN

BEUTEL - ROLLENWARE - ZUSCHNITTE

  • "WO & WAS"? INDUSTRIEN & ANWENDUNGEN FÜR FILTERBEUTEL

    BEISPIELE für den EINSATZ von SCHONEWEG-FILTERBEUTELN

  • "WELCHE FASER"?  EIGNUNG VON WERKSTOFFEN FÜR FILTERAUFGABEN

    INFORMATIONEN zu BESTÄNDIGKEITEN & EIGENSCHAFTEN VON FASERN, die bei der Umsetzung Ihrer SPEZIFISCHEN ANFORDERUNGEN helfen können.

    mehr ...

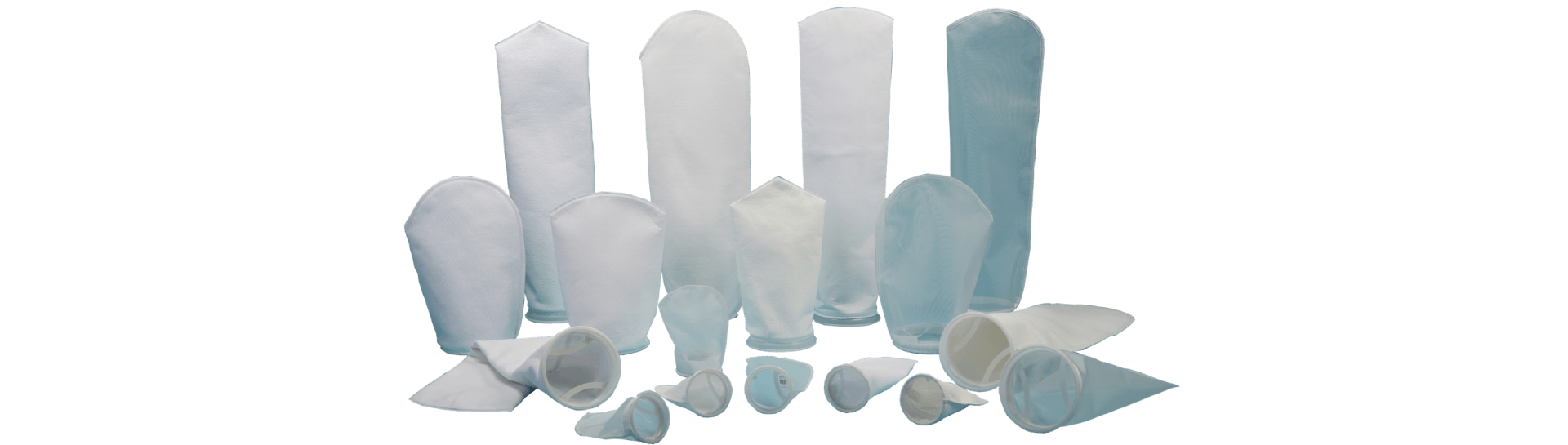

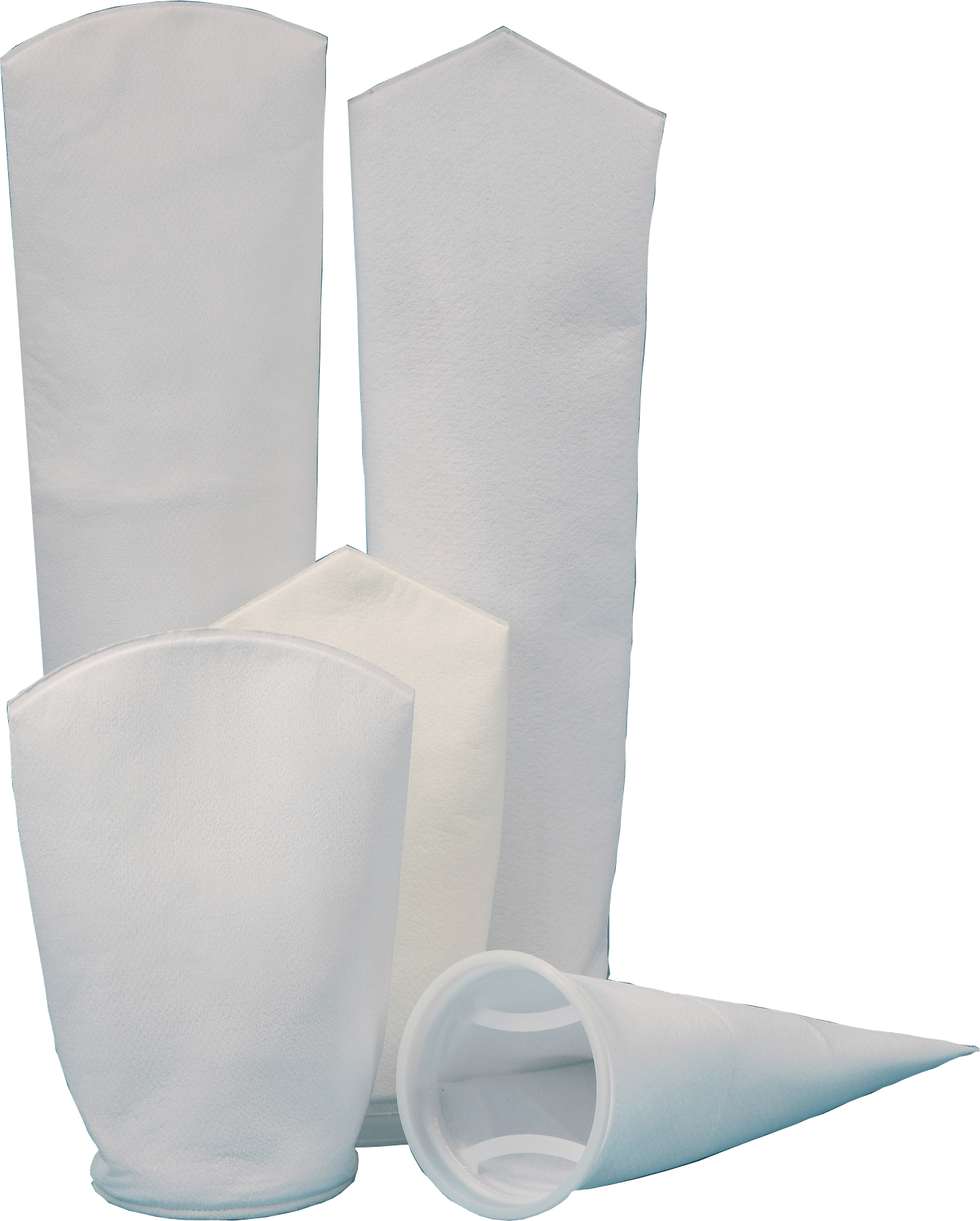

    SCHONEWEG-FILTERBEUTEL FÜR ALLE ANWENDUNGEN

    SPEZIFIKATIONEN & VARIANTEN

    MIT HOCHDRUCK AN DIE ARBEIT

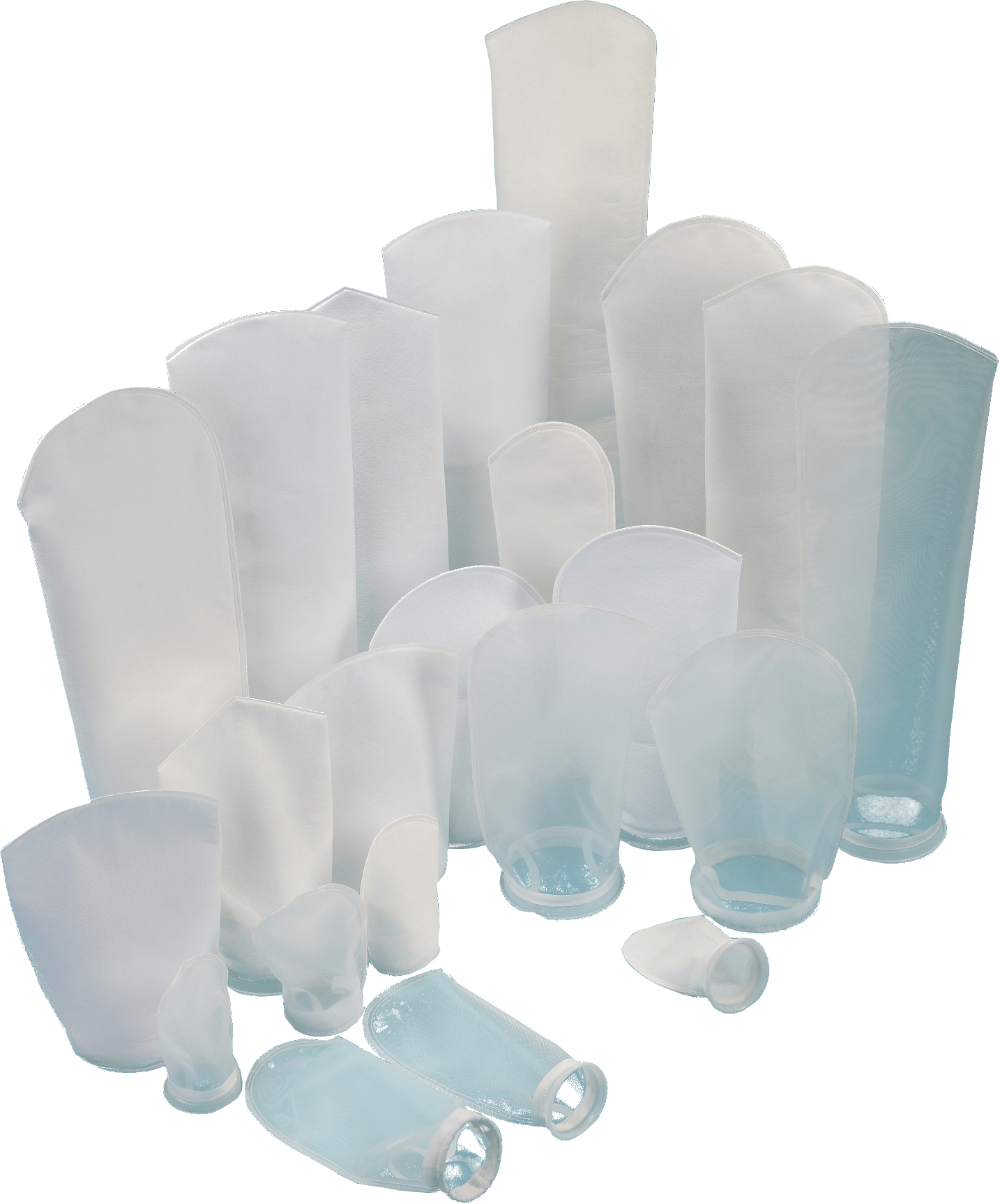

    Filterbeutel gibt es in diversen Materialien und Ausführungen. Neben dem Grundprinzip ("NADELFILZ" oder "MONOFILAMENT") sind wesentliche Parameter zur anwendungsspezifischen Definition insbesondere:


    • Material
    • Abscheiderate
    • Größe
    • Filterfläche
    • Betriebstemperatur
    • Differenzdruck
    • Durchflussrate

    Die Materialien unserer Filterbeutel sind daher insbesondere *


    • NYLON™ (NMO / Polyamid) MONOFILAMENT
    • POLYESTER MONOFILAMENT
    • POLYPROPYLEN MONOFILAMENT

    • NOMEX® NADELFILZ
    • POLYESTER NADELFILZ - STANDARD
    • POLYESTER NADELFILZ - XL
    • POLYPROPYLEN NADELFILZ - STANDARD
    • POLYPROPYLEN NADELFILZ - XL

    • WEITERE MATERIALIEN *, z. B. Baumwolle, Glasfaser oder PFTE (Teflon™)

    SCHONEWEG-Filterbeutel sind gemäß Anforderungen zur Sicherstellung der FDA-/EG-Konformität verfügbar


    Die Filterbeutel sind jeweils in einer Vielzahl von STANDARD-Ausführungen verfügbar. In EXTRA-Ausführungen * können die Standards, zum Beispiel auch Länge, Durchmesser, usw. variiert werden.


    WEITERE verfügbare EXTRAs für FILTERBEUTEL sind z. B.


    • Länge
    • Durchmesser
    • mehrlagige Ausführungen
    • eingenähte Griffe
    • verstärkte Nahten

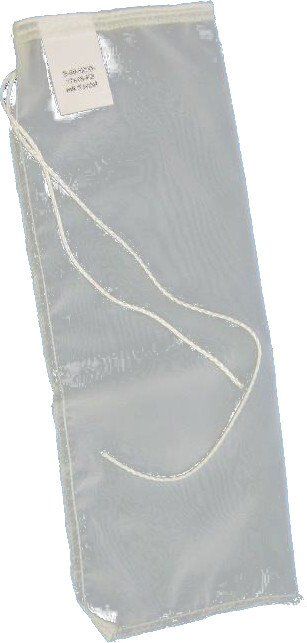

    • Anbinde- oder Zugbänder
    • angepasste Bodenform (rund, spitz, flach)
    • FDA-/ EG-Konformität
    • Einhaltung weiterer Anforderungen (z. B. halal oder koscher)
    • usw.

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.


    NYLON™ Monofilament-Filterbeutel (NMO)


    NYLON™ Monofilament-Filterbeutel (NMO) sind besonderes für Anwendungen geeignet, bei denen eine effektive Oberflächenfiltration mit einer absoluten Abscheiderate erforderlich ist.


    Die wesentlichen Spezifikationen * für NYLON™ Monofilament-Filterbeutel sind:


    • Material: NYLON™
    • Dichtungsring: SCHNAPP-RING / Ring aus Edelstahl oder verzinktem Stahl
    • Abscheiderate: zwischen 1 bis 1.800 µm absolut
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 190 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max. ): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur Struktur & Funktionsweise von Monofilament-Filterbeuteln:


    Monofilament-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nylon. Ein Monofilament-Gewebe ist ein Gitter aus einem "einfasrigen" Faden. Die Kreuzungspunkten des Fadens werden zwecks Festigkeit schmelzgeschweißt. Diese Struktur ermöglicht eine Oberflächenfiltration zur Abscheidung von Partikeln, die größer als die Porengröße sind. Da das Monofilament-Gewebe und somit die Porengröße fest definiert ist, werden für Monofilament-Filterbeutel absolute Abscheideraten / Filterfeinheiten angegeben.

    POLYESTER Monofilament-Filterbeutel


    Polyester Monofilament-Filterbeutel sind besonderes für Anwendungen geeignet, bei denen eine effektive Oberflächenfiltration mit einer absoluten Abscheiderate erforderlich ist.


    Die wesentlichen Spezifikationen * für Polyester Monofilament-Filterbeutel sind:


    • Material: Polyester
    • Dichtungsring: SCHNAPP-RING / Ring aus Edelstahl oder verzinktem Stahl
    • Abscheiderate: zwischen 0,5 bis 200 µm absolut
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 190 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur Struktur & Funktionsweise von Monofilament-Filterbeuteln:


    Monofilament-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nylon. Ein Monofilament-Gewebe ist ein Gitter aus einem "einfasrigen" Faden. Die Kreuzungspunkten des Fadens werden zwecks Festigkeit schmelzgeschweißt. Diese Struktur ermöglicht eine Oberflächenfiltration zur Abscheidung von Partikeln, die größer als die Porengröße sind. Da das Monofilament-Gewebe und somit die Porengröße fest definiert ist, werden für Monofilament-Filterbeutel absolute Abscheideraten / Filterfeinheiten angegeben.

    POLYPROPYLEN Monofilament-Filterbeutel


    Polypropylen Monofilament-Filterbeutel sind besonderes für Anwendungen geeignet, bei denen eine effektive Oberflächenfiltration mit einer absoluten Abscheiderate erforderlich ist.


    Die wesentlichen Spezifikationen * für Polypropylen Monofilament-Filterbeutel sind:


    • Material: Polypropylen
    • Dichtungsring: SCHNAPP-RING / Ring aus Edelstahl oder verzinktem Stahl
    • Abscheiderate: zwischen 0,5 bis 200 µm absolut
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 110 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur Struktur & Funktionsweise von Monofilament-Filterbeuteln:


    Monofilament-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nylon. Ein Monofilament-Gewebe ist ein Gitter aus einem "einfasrigen" Faden. Die Kreuzungspunkten des Fadens werden zwecks Festigkeit schmelzgeschweißt. Diese Struktur ermöglicht eine Oberflächenfiltration zur Abscheidung

    von Partikeln, die größer als die Porengröße sind. Da das Monofilament-Gewebe und somit die Porengröße fest definiert ist, werden für Monofilament-Filterbeutel absolute Abscheideraten / Filterfeinheiten angegeben.

    NOMEX® Nadelfilz-Filterbeutel bei hohen Temperaturen


    NOMEX® Nadelfilz-Filterbeutel zeichnen sich durch ihre sehr hohe Temperaturbeständigkeit aus.


    Die wesentlichen Spezifikationen * für NOMEX Nadelfilz-Filterbeutel sind:


    • Material: NOMEX® (Aramidfaser mit sehr hoher Hitze- und Flammbeständigkeit, 1965 von der Firma DuPont entwickelt)
    • Dichtungsring: SCHNAPP-RING / Ring aus Edelstahl oder verzinktem Stahl
    • Abscheiderate: zwischen 1 bis 100 µm nominal
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 220 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.

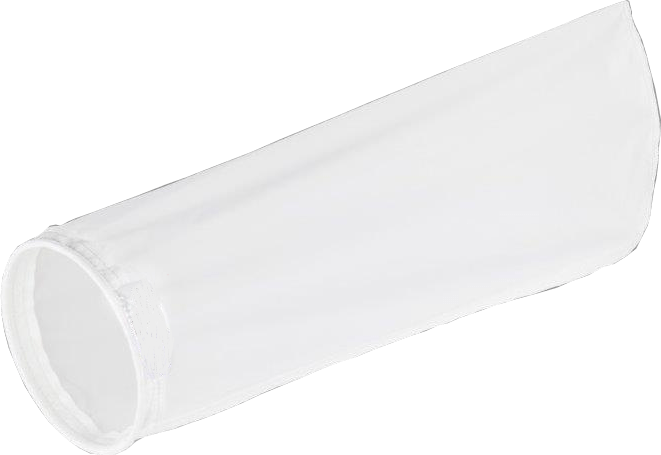

    Hinweise zur  Struktur & Funktionsweise von Nadelfilz-Filterbeuteln:


    Nadelfilz-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nomex. Nadelfilz (auch Nadelvliesstoff) ist der Zusammenschluss von Fasern oder Filamenten, die "vernadelt" werden, indem Filznadeln senkrecht durch eine Vliesfläche geführt werden. Dadurch erfolgt eine Verdichtung in dreidimensionalen Faserbündeln. Diese Struktur ermöglicht zugleich sowohl eine Oberflächen- als auch Tiefenfiltration mit dem Ergebnis, dass bei der Fitration hohe Partikelmengen getrennt und gesammelt werden können. Da die Faserbündel "wirr" sind, kann keine feste Porengröße definiert werden. Die Filterfeinheit ergibt sich bei Nadelfilzen somit als "nominaler" Messwert in der spezifischen Anwendung. "Absolute" Werte für die Filtereinheit von Nadelfilzen liegen materialbedingt nicht vor. Nadelfilze werden so behandelt, dass die resultierende feste Struktur ein Verunreinigung durch einen Übergang von Fasern in das Filtrats weitestgehend vermeidet.

    POLYESTER Nadelfilz-Filterbeutel


    Polyester Nadelfilz-Filterbeutel sind Industriestandard für eine bypassfreie Filtration mit sehr guter Aufnahmekapazität von Verunreinigungen des Filtrats.


    Die wesentlichen Spezifikationen * für Polyester Nadelfilz-Filterbeutel STANDARD sind:


    • Material: Polyester
    • Dichtungsring: verschweißter Kragen aus Polyester
    • Abscheiderate: zwischen 1 bis 100 µm nominal
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 135 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur  Struktur & Funktionsweise von Nadelfilz-Filterbeuteln:


    Nadelfilz-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nomex. Nadelfilz (auch Nadelvliesstoff) ist der Zusammenschluss von Fasern oder Filamenten, die "vernadelt" werden, indem Filznadeln senkrecht durch eine Vliesfläche geführt werden. Dadurch erfolgt eine Verdichtung in dreidimensionalen Faserbündeln. Diese Struktur ermöglicht zugleich sowohl eine Oberflächen- als auch Tiefenfiltration mit dem Ergebnis, dass bei der Fitration hohe Partikelmengen getrennt und gesammelt werden können. Da die Faserbündel "wirr" sind, kann keine feste Porengröße definiert werden. Die Filterfeinheit ergibt sich bei Nadelfilzen somit als "nominaler" Messwert in der spezifischen Anwendung. "Absolute" Werte für die Filtereinheit von Nadelfilzen liegen materialbedingt nicht vor. Nadelfilze werden so behandelt, dass die resultierende feste Struktur ein Verunreinigung durch einen Übergang von Fasern in das Filtrats weitestgehend vermeidet.

    PEXL (POLYESTER XL) Nadelfilz-Filterbeutel für eine längere STANDZEIT


    PEXL (Polyester XL) Nadelfilz-Filterbeutel zeichnen sich - im Vergleich zu Polyester Nadelfilz-Filterbeuteln STANDARD - durch eine verlängerte Standzeit (XL: extended life) aus. Durch Plissierung des Nadelfilzes wird eine Materialstruktur errreicht, die eine - gegenüber konventionellem Nadelfilz - höhere Filterfläche und somit auch höhere Aufnahmekapazität von Verunreinigungen des Filtrats aufweist.


    Die wesentlichen Spezifikationen * für PEXL Nadelfilz-Filterbeutel sind:


    • Material: Polyester
    • Dichtungsring: verschweißter Kragen aus Polyester
    • Abscheiderate: zwischen 1 bis 100 µm nominal
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 135 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur  Struktur & Funktionsweise von Nadelfilz-Filterbeuteln:


    Nadelfilz-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nomex. Nadelfilz (auch Nadelvliesstoff) ist der Zusammenschluss von Fasern oder Filamenten, die "vernadelt" werden, indem Filznadeln senkrecht durch eine Vliesfläche geführt werden. Dadurch erfolgt eine Verdichtung in dreidimensionalen Faserbündeln. Diese Struktur ermöglicht zugleich sowohl eine Oberflächen- als auch Tiefenfiltration mit dem Ergebnis, dass bei der Fitration hohe Partikelmengen getrennt und gesammelt werden können. Da die Faserbündel "wirr" sind, kann keine feste Porengröße definiert werden. Die Filterfeinheit ergibt sich bei Nadelfilzen somit als "nominaler" Messwert in der spezifischen Anwendung. "Absolute" Werte für die Filtereinheit von Nadelfilzen liegen materialbedingt nicht vor. Nadelfilze werden so behandelt, dass die resultierende feste Struktur ein Verunreinigung durch einen Übergang von Fasern in das Filtrats weitestgehend vermeidet.

    POLYPROPYLEN Nadelfilz-Filterbeutel


    Polypropylen Nadelfilz-Filterbeutel sind Industriestandard für eine bypassfreie Filtration mit sehr guter Aufnahmekapazität von Verunreinigungen des Filtrats.


    Die wesentlichen Spezifikationen * für Polypropylen Nadelfilz-Filterbeutel STANDARD sind:


    • Material: Polypropylen
    • Dichtungsring: verschweißter Kragen aus Polypropylen
    • Abscheiderate: zwischen 1 bis 100 µm nominal
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 90 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur  Struktur & Funktionsweise von Nadelfilz-Filterbeuteln:


    Nadelfilz-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nomex. Nadelfilz (auch Nadelvliesstoff) ist der Zusammenschluss von Fasern oder Filamenten, die "vernadelt" werden, indem Filznadeln senkrecht durch eine Vliesfläche geführt werden. Dadurch erfolgt eine Verdichtung in dreidimensionalen Faserbündeln. Diese Struktur ermöglicht zugleich sowohl eine Oberflächen- als auch Tiefenfiltration mit dem Ergebnis, dass bei der Fitration hohe Partikelmengen getrennt und gesammelt werden können. Da die Faserbündel "wirr" sind, kann keine feste Porengröße definiert werden. Die Filterfeinheit ergibt sich bei Nadelfilzen somit als "nominaler" Wert in der spezifischen Anwendung. "Absolute" Werte für die Filtereinheit von Nadelfilzen liegen materialbedingt nicht vor. Nadelfilze werden so behandelt, dass die resultierende feste Struktur ein Verunreinigung durch einen Übergang von Fasern in das Filtrats weitestgehend vermeidet.

    POXL (POLYPROPYLEN XL) Nadelfilz-Filterbeutel für eine verlängerte STANDZEIT


    POXL (Polypropylen XL) Nadelfilz-Filterbeutel zeichnen sich  - im Vergleich zu Polypropylen Nadelfilz-Filterbeuteln STANDARD - durch eine verlängerte Standzeit (XL: extended life) aus. Durch Plissierung des Nadelfilzes wird eine Materialstruktur errreicht, die eine - gegenüber konventionellem Nadelfilz - höhere Filterfläche und somit auch höhere Aufnahmekapazität von Verunreinigungen des Filtrats aufweist.


    Die wesentlichen Spezifikationen * für POXL Nadelfilz-Filterbeutel sind:


    • Material: Polypropylen
    • Dichtungsring: verschweißter Kragen aus Polypropylen
    • Abscheiderate: zwischen 1 bis 100 µm nominal
    • Größen: alle Standard-Größen der SCHONEWEG-Filtersysteme oder anderer Anbieter *
    • Filterfläche: zwischen 0,08 m² bis 0,48 m²
    • Betriebstemperatur (max.): 90 °C
    • Differenzdruck (max.): 2,5 bar
    • Durchflussrate (max.): größenabhängig zwischen 6 m³/h und 40 m³/h

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.



    Hinweise zur  Struktur & Funktionsweise von Nadelfilz-Filterbeuteln:


    Nadelfilz-Filterbeutel gibt es in den Materialien Polyester, Polypropylen und Nomex. Nadelfilz (auch Nadelvliesstoff) ist der Zusammenschluss von Fasern oder Filamenten, die "vernadelt" werden, indem Filznadeln senkrecht durch eine Vliesfläche geführt werden. Dadurch erfolgt eine Verdichtung in dreidimensionalen Faserbündeln. Diese Struktur ermöglicht zugleich sowohl eine Oberflächen- als auch Tiefenfiltration mit dem Ergebnis, dass bei der Fitration hohe Partikelmengen getrennt und gesammelt werden können. Da die Faserbündel "wirr" sind, kann keine feste Porengröße definiert werden. Die Filterfeinheit ergibt sich bei Nadelfilzen somit als "nominaler" Wert in der spezifischen Anwendung. "Absolute" Werte für die Filtereinheit von Nadelfilzen liegen materialbedingt nicht vor. Nadelfilze werden so behandelt, dass die resultierende feste Struktur ein Verunreinigung durch einen Übergang von Fasern in das Filtrats weitestgehend vermeidet.

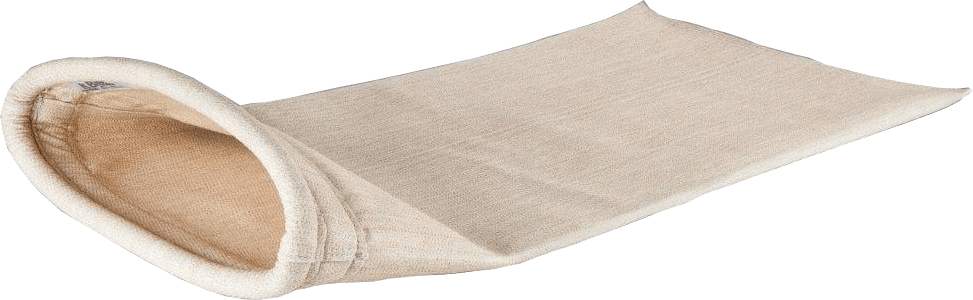

    WEITERE MATERIALIEN


    In Abhängigkeit von Ihren individuellen anwendungsspezifische Anforderungen - zum Beispiel bei sehr hohen Temperaturen - können auch andere Materialien als Monofilamenete oder Nadelfilze zur Einsatz kommen


    • BAUMWOLLE
    • Glasfaser
    • PTFE (Teflon)
    • u.a.

    Bitte sprechen Sie uns an - häufig finden wir gemeinsam eine Lösung für Ihre Herausforderungen.


    PRÄVENTION FÜR GESCHÜTZTE ANWENDUNGEN


    SCHONEWEG-Filterbeutel sind gemäß Anforderungen zur Sicherstellung der FDA-/EG-Konformität verfügbar



    Bei einer Vielzahl von Anwendungen und Prozessen ist die Optimierung der Filtersysteme für den Einsatz unter kritische Umfeld- und Einsatzbedingungen ein wesentliches MUSS. Im Fokus von Filterbeuteln steht insbesondere die  FDA-/EG-Konformität:


    • Bei bestimmten Anwendungen und Prozessen (z. B. Getränke, Kosmetik, Lebensmittel, Pharma, Speiseöle- und fette, Trinkwasseraufbereitung) ist die Sicherstellung einer FDA-/EG-Konformität erforderlich.
    • Für Filtersysteme bedeutet dies, dass auschließlich Materialien zum Einsatz kommen, die bei der Herstellung oder in Veredelungsprozessen vor Verunreinigungen (z. B. Staub, Mikroorganismen, Produktablagerungen, usw.) geschützt werden müssen und
    • durch angemessene weitere Handhabung und Verpackung (z. B. sterile Einzelverpackung) auch weiterhin geschützt bleiben.

    noch mehr EXTRAS ...


    In EXTRA-Ausführungen * der Filterbeutel können die Standard-Spezifikationen, zum Beispiel auch Länge, Durchmesser, usw. variiert werden.


    EXTRAs für FILTERBEUTEL sind z. B.


    • Länge
    • Durchmesser
    • mehrlagige Ausführungen
    • eingenähte Griffe
    • verstärkte Nahten
    • Anbinde- oder Zugbänder
    • angepasste Bodenform (rund, spitz, flach)
    • Einhaltung weiterer Anforderungen (z. B. halal oder koscher)
    • usw.

    * individuelle anwendungsspezifische Anforderungen können in Absprache ggf. umgesetzt werden - bitte sprechen Sie uns an.

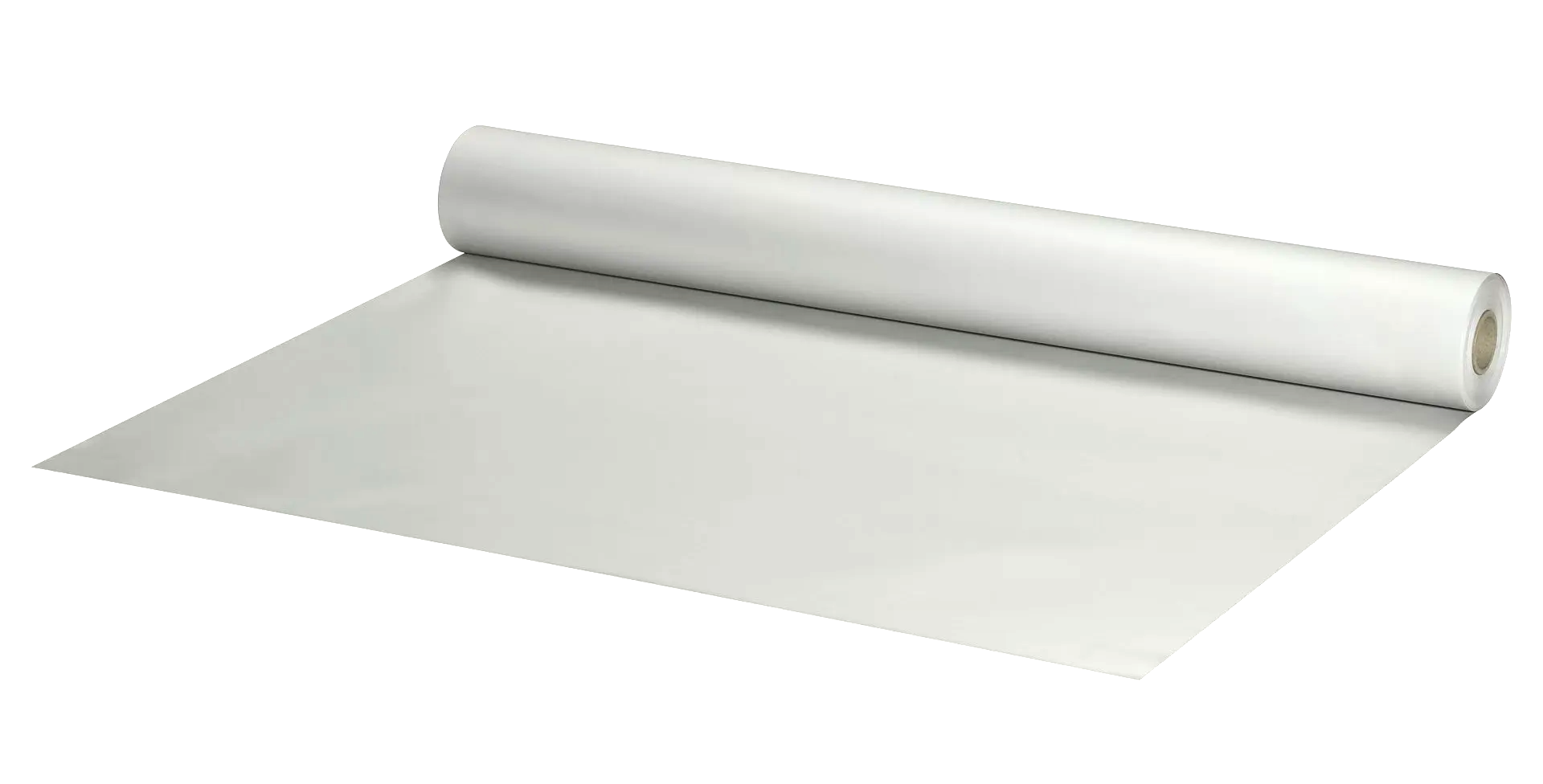

    FILTERGEWEBE - ZUSCHNITTE & ROLLENWAREN


    Wenn Sie für Ihre spezifischen Anwendungen keine fertig konfektionierten Filterbeutel suchen, sondern Zuschnitte oder Rollenware aus den verfügbaren Materialien (Monofilamente, Nadelfilz u. a.), können wir Ihnen ebenfalls helfen. Sprechen Sie uns bitte auf Ihren Bedarf an

    FILTERGEWEBE ZUSCHNITTE ROLLENWARE Schoneweg Filtertechnik
    zur Angebotsanfrage ...

    ANGEBOTSANFRAGE & CHECKLISTE FÜR FILTERBEUTEL & GEWEBE

    SIE HABEN BEREITS EINE IDEE VON IHREM BEDARF - ERFASSEN & SENDEN SIE UNS IHRE SPEZIFIKATIONEN

    Teilen Sie uns - wahlweise über unsere Checkliste und / oder durch Zusendung Ihrer Unterlagen (Sie haben die Möglichkeit, Dateien in dem Bereich "ZEICHNUNGEN, SKIZZEN, PRODUKTBESCHREIBUNGEN, USW." hochzuladen) - die Anforderungen Ihrer Anwendung oder Ihres Projektes mit, so dass wir Informationen über Ihren Bedarf haben. Wir werten diese Informationen aus und melden uns gerne bei Ihnen.

    HIER KÖNNEN SIE IHRE ANFRAGE ERFASSEN - WIR MELDEN UNS SCHNELLSTMÖGLICH BEI IHNEN:
