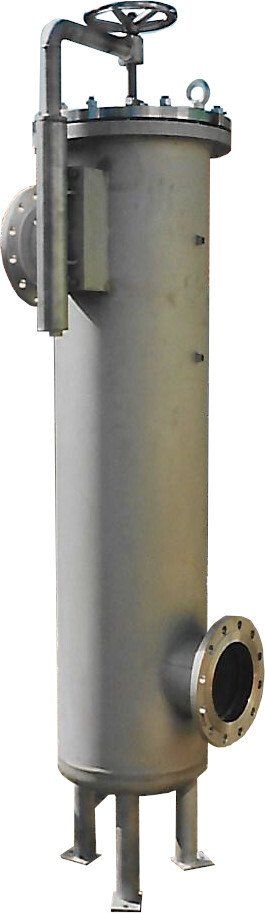

SIEBKORBFILTER-SYSTEME (SKF)

SCHONEWEG-SIEBKORBFILTER-SYSTEME

FÜR IHRE ANWENDUNGEN & ANFORDERUNGEN

"WO & WAS"? INDUSTRIEN & ANWENDUNGEN FÜR SIEBKORBFILTER-SYSTEME

BEISPIELE für den EINSATZ von SCHONEWEG-BEUTELFILTER-SYSTEMEN

  • "WELCHES MATERIAL"?  EIGNUNG VON WERKSTOFFEN FÜR FILTERSYSTEME


    INFORMATIONEN zu BESTÄNDIGKEITEN & EIGENSCHAFTEN VON EDELSTÄHLEN & KUNSTSTOFFEN, die bei der Umsetzung Ihrer SPEZIFISCHEN ANFORDERUNGEN helfen können.

    Beständigkeiten, Eigenschaften & Anwendungsfälle von EDELSTÄHLEN für FILTERSYSTEME

    mehr ...

    Beständigkeit & Eigenschaften von KUNSTSTOFFEN für DICHTUNGEN & FILTERSYSTEME

    mehr ...

    QUICK-VIEW: 3 AUSBAUSTUFEN für SIEBKORBFILTER-SYSTEME

    (ZUR SCHNELLÜBERSICHT BITTE DIE KARTEN AUSKLAPPEN)

    • AUSBAUSTUFE 1: LIGHT-LINE - SOLO, DUPLEX & MULTIPLEX


      Die Siebkorbfilter-Systeme der LIGHT-LINE sind für Anwendungen konzipiert, bei denen Behälter mit Zulassung „gute Ingenieurspraxis“ (Art. 4, Abs. 3 DGRL) ausreichen. Dies gilt tendenziell eher bei Anwendungen mit geringeren maximalen Filterleistungen &  Betriebsdrücken sowie bei „ungefährlichen“ Filtraten der Fluidgruppe 2 aus den Bereichen Reinigung, Wasseraufbereitung sowie Nahrungsmittel. Die optionalen auslegungsrelevanten Details sind:


      • Filterleistung und Filterfläche - die Basis sind 4 Größen (00, 0, 1 und 2), die kundenindividuell angepasst werden können
      • max. Betriebsdruck: bis 10 bar (i.d.R.) | in der STANDARD-LINE bis 16 bar | in der EXTRA-LINE bis 100 bar
      • max. Betriebstemperatur: bis 80 °C (i.d.R.)  | in der STANDARD-LINE bis 150 °C | in der EXTRA-LINE bis bis 400 °C
      • Materialien: Edelstahl, insbesondere 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoffe (POLYPROPYLEN, PVDF - bei Kunststoffen i.d.R. geringere max. Betriebsdrücke und Betriebstemperaturen) | in der STANDARD-LINE & EXTRA-LINE auch andere Edelstähle & C-Stähle
      • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
      • Verschlussarten: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen), ggf. Schnellverschluss
      • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell mit 3 Füßen oder andere Art der Befestigung
      • Dimensionierung und Art der Anschlüsse: in Abhängigkeit von Anforderungen DN, ZOLL, Flansche, Gewinde
      • manuelle oder automatische Umschalteinrichtung bei DUPLEX- oder MULTIPLEX-Modellen
      • Dichtungen und Dichtungsmaterial: in Abhängigkeit von Einsatz- und Sicherheitsanforderungen O-Ringe oder Flachdichtungen insbesondere aus PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon


      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, werden unsere Siebkorbfilter-Systeme der LIGHT-LINE gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollte die LIGHT-LINE nicht passen, dann geht es hier zu den weiteren Möglichkeiten und Optionen der STANDARD-LINE oder EXTRA-LINE

    • AUSBAUSTUFE 2: STANDARD-LINE - SOLO, DUPLEX & MULTIPLEX


      Die Siebkorbfilter-Systeme der STANDARD-LINE sind für höchste einsatzspezifische Anforderungen geeignet und können daher kundenindividuell in einer Vielzahl auslegungsrelevanter Details variiert werden:


      • Filterleistung und Filterfläche - die Basis sind 4 Größen (00, 0, 1 und 2), die kundenindividuell angepasst werden können
      • max. Betriebsdruck: 16 bar | in der EXTRA-LINE bis 100 bar
      • max- Betriebstemperatur: 150 °C (i.d.R.) | in der EXTRA-LINE bis 400 °C
      • Materialien: Edelstahl, insbesondere 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
      • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
      • Verschlussarten: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen), ggf. Schnellverschluss
      • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell mit 3 Füßen oder andere Art der Befestigung
      • Dimensionierung und Art der Anschlüsse: in Abhängigkeit von Anforderungen DN, ZOLL, Flansche, Gewinde
      • manuelle oder automatische Umschalteinrichtung bei DUPLEX-Modellen
      • Dichtungen und Dichtungsmaterial: in Abhängigkeit von Einsatz- und Sicherheitsanforderungen O-Ringe oder Flachdichtungen insbesondere aus PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon

      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, können unsere Siebkorbfilter-Systeme der STANDARD-LINE sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollte der STANDARD nicht passen, dann geht es hier zu den weiteren Optionen der  EXTRA-LINE oder LIGHT-LINE

    • AUSBAUSTUFE 3: EXTRA-LINE - SOLO, DUPLEX & MULTIPLEX


      Sollten Ihre einsatzspezifischen Anforderungen von den Produkten aus der STANDARD-LINE noch nicht vollständig erreicht werden, dann finden Sie in der EXTRA-LINE weitere und darüber hinausgehende Möglichkeiten, die Spezifikationen zu variieren und zu ergänzen


      • max. Filterleistung und Filterfläche: bis zu 1.000 m3/h (ca.)
      • max. Betriebsdruck: bis zu 100 bar
      • max. Betriebstemperatur: bis zu 400 °C
      • ergänzte Materialauswahl: weitere Edelstahl-Sorten (z. B. Hastelloy, Titan) oder C-Stähle ("Schwarzstahl") | Kunststoffe (POLYPROPYLEN, PVDF) s. LIGHT-LINE
      • Beschichtung mit E-CTFE (HALAR®), ETFE, FEP, PFA, PTFE und PU
      • Heizmantel bis Unterkante Eingangsstutzen oder Heizmantel bis an die Flansche
      • Mobilität durch Filterwagen & Kupplungen, Montage auf mobilem Unterbau, z.B. mit Tankwagenkupplung
      • Optimierung für kritische Umfeld- und Einsatzbedingungen: Ex-Schutz nach ATEX Richtlinie (Explosionsschutz) Einhaltung der Anforderungen gemäß Technische Anleitung zur Reinhaltung der Luft (TA Luft) sowie Sicherstellung von FDA-/EG-Konformität


      Da Einsatzzwecke und Fluide (Gase, Flüssigkeiten oder Dämpfe als reine Phase sowie deren Gemische aus der Fluidgruppe 1 (gefährlich) oder der Fluidgruppe 2 (ungefährlich) maßgebliche Kundenanforderungen für die Konstruktion und Dimensionierung sind, können unsere Siebkorbfilter-Systeme der EXTRA-LINE sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) eingestuft werden. Die Bewertung der Konformität  erfolgt nach den jeweils erforderlichen Modulen, die Einhaltung der Sicherheitsanforderungen gemäß AD 2000-Regelwerk.




      ► Sollten die EXTRAs noch nicht reichen oder erforderlich sein, dann geht es hier zu der SPECIAL-LINE bzw. STANDARD-LINE

    SIEBKORBFILTER-SYSTEME der LIGHT-LINE

    SPEZIFIKATIONEN & VARIANTEN

    SIEBKORBFILTER-SYSTEME - PRODUKTGRUPPEN der LIGHT-LINE

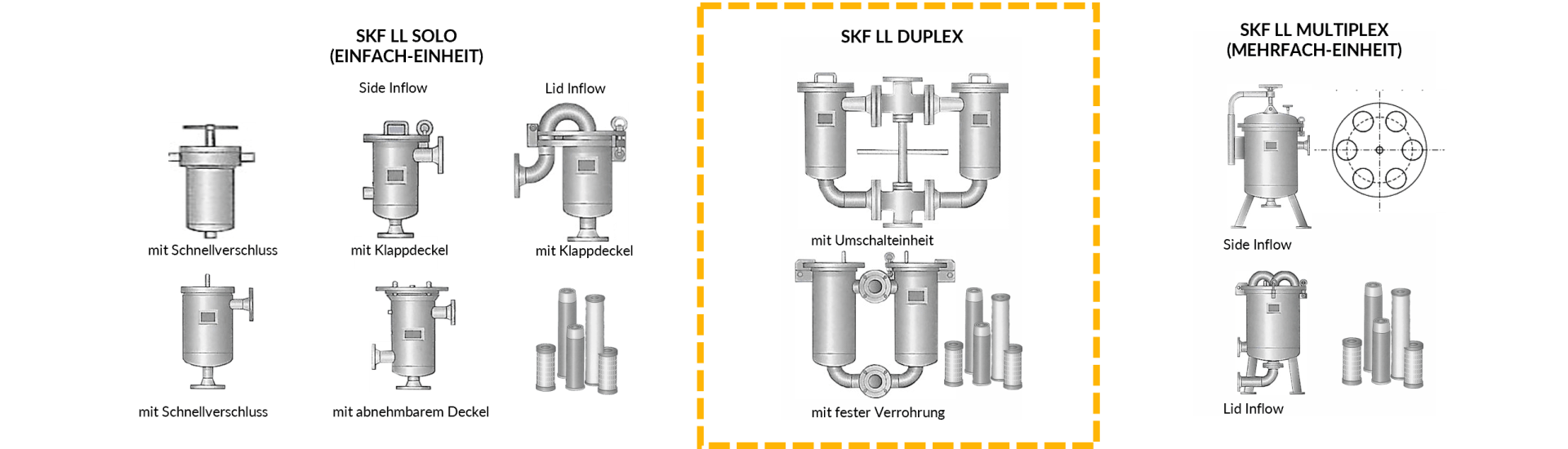

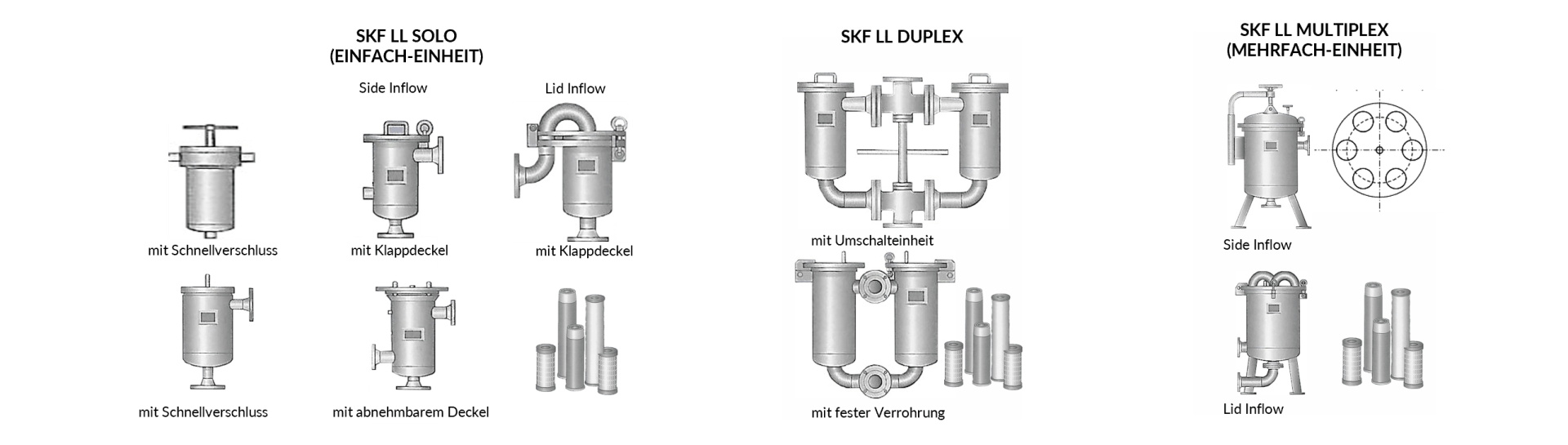

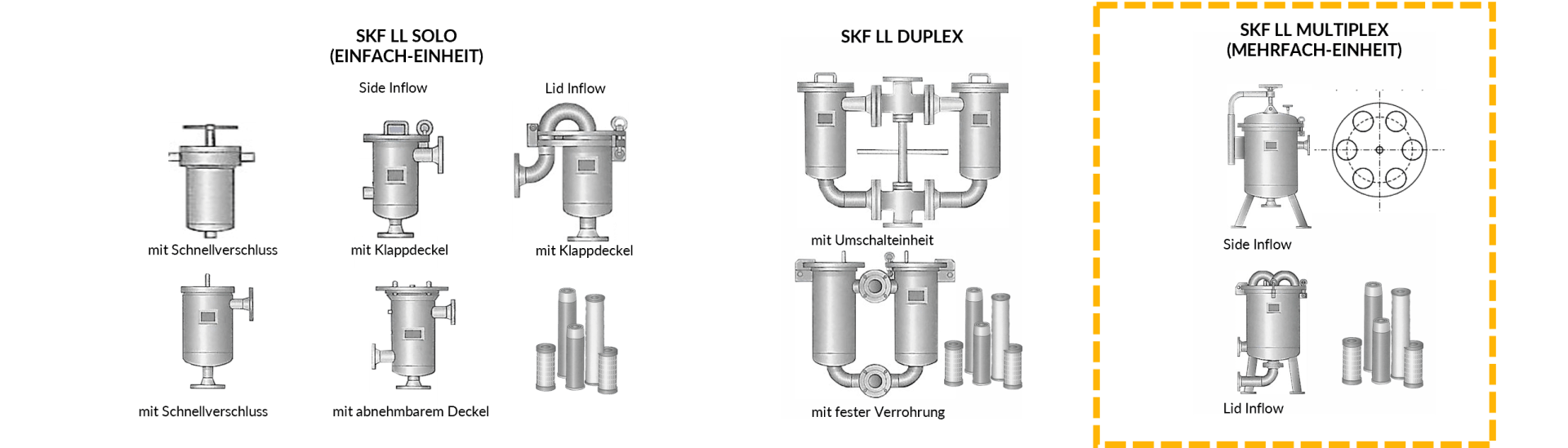

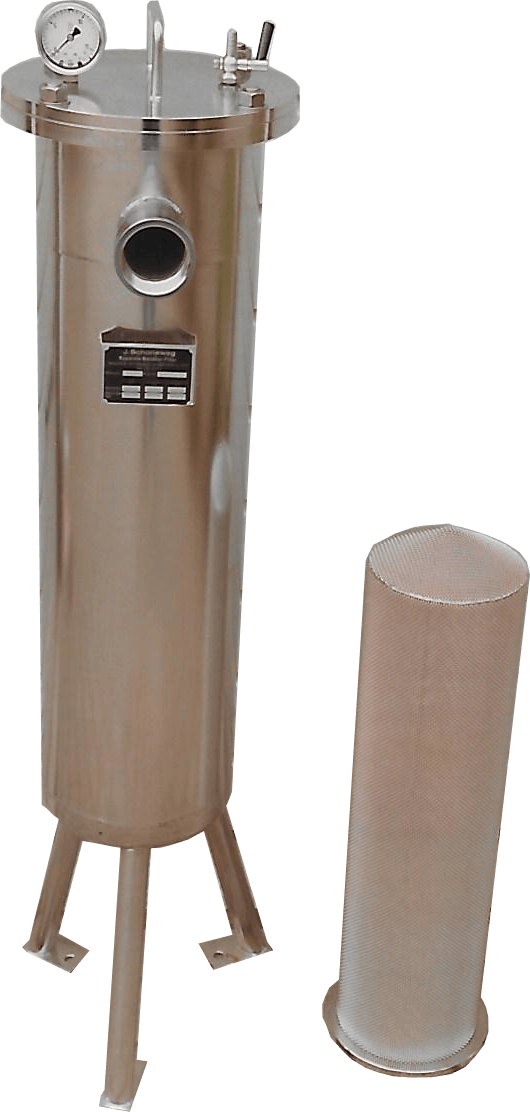

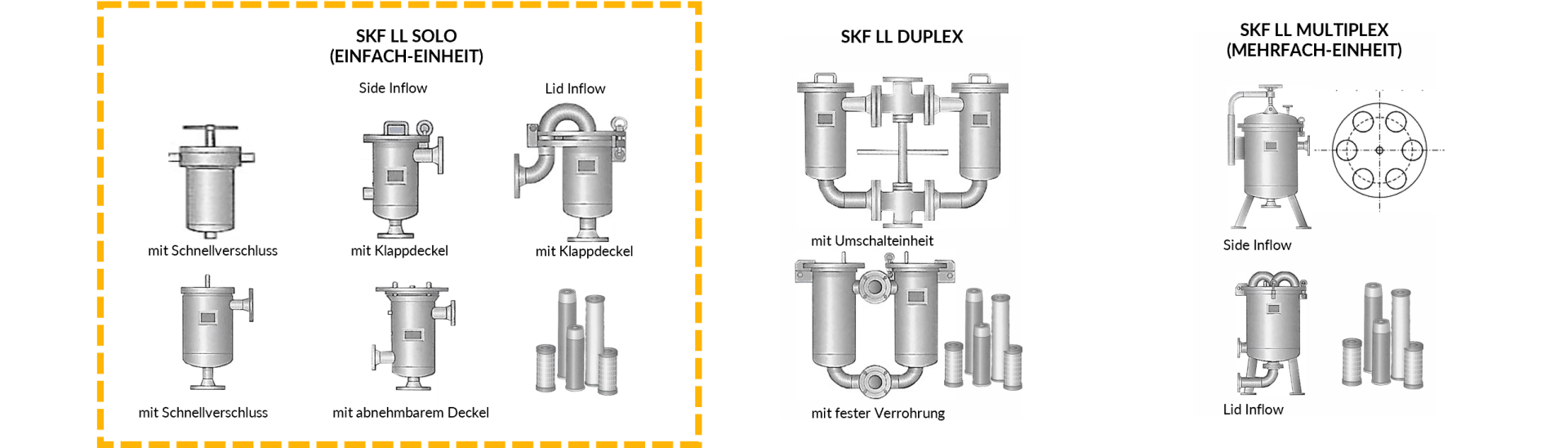

    • Siebkorbfilter LIGHT-LINE SOLO ("Einfacheinheit" in 11 verschiedenen Größen)
    • Siebkorbfilter LIGHT-LINE DUPLEX
    • Siebkorbfilter LIGHT-LINE MULTIPLEX ("Mehrfacheinheit")

    Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE


    HINWEISE: Alle Angaben in den Detailübersichten beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Siebkorbfilter LIGHT-LINE SOLO: Spezifikationsvarianten


    Siebkorbfilter (SOLO) stehen standardmäßig in 11 verschiedenen Größen zur Verfügung, die wesentlich für die erreichbare (theor.) Filterleistung (in m3/h (ca.)) und Filterfläche (in m2 (ca.)) sind:


    • SKF LL SOLO Größe 1 mit einer Filterleistung von 10 m3/h und einer Filterfläche von 0,026 m2
    • SKF LL SOLO Größe 2 mit einer Filterleistung von 15 m3/h und einer Filterfläche von 0,033 m2
    • SKF LL SOLO Größe 3 mit einer Filterleistung von 20 m3/h und einer Filterfläche von 0,042 m2
    • SKF LL SOLO Größe 4 mit einer Filterleistung von 27 m3/h und einer Filterfläche von 0,065 m2
    • SKF LL SOLO Größe 5 mit einer Filterleistung von 30 m3/h und einer Filterfläche von 0,086 m2
    • SKF LL SOLO Größe 6 mit einer Filterleistung von 60 m3/h und einer Filterfläche von 0,122 m2
    • SKF LL SOLO Größe 7 mit einer Filterleistung von 90 m3/h und einer Filterfläche von 0,220 m2
    • SKF LL SOLO Größe 8 mit einer Filterleistung von 145 m3/h und einer Filterfläche von 0,320 m2
    • SKF LL SOLO Größe 9 mit einer Filterleistung von 190 m3/h und einer Filterfläche von 0,530 m2
    • SKF LL SOLO Größe 10 mit einer Filterleistung von 300 m3/h und einer Filterfläche von 0,810 m2
    • SKF LL SOLO Größe 11 mit einer Filterleistung von 360m3/h und einer Filterfläche von 1,020 m2


    Für alle Größen gilt:


    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Siebkorbfilter LIGHT-LINE DUPLEX: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Siebkorbfilter der gewählten Größe (s. die Varianten unter SKF LL SOLO) - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF LL SOLO) x Filterleistung pro Druckkammer
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF LL SOLO) x Filterfläche pro Druckkammer
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Siebkorbfilter LIGHT-LINE MULTIPLEX (Mehrfacheinheit): Spezifikationsvarianten


    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Siebkorbfilter der gewählten Größe (s. die Varianten unter SKF LL SOLO) in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst.


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF LL SOLO) x Filterleistung pro Druckkammer
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF LL SOLO) x Filterfläche pro Druckkammer
    • Betriebsüberdruck (max.) in bar: 10 (bei Ausführung in PP oder PVDF geringer) | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 80 (bei Ausführung in PP oder PVDF geringer) | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316) oder Kunststoff (PP, PVDF)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") | Ausführungen gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung) s. STANDARD-LINE und EXTRA-LINE


    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "LIGHT-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "STANDARD-LINE", "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    SIEBKORBFILTER-SYSTEME der STANDARD-LINE

    SPEZIFIKATIONEN & VARIANTEN

    SIEBKORBFILTER-SYSTEME - PRODUKTGRUPPEN der STANDARD-LINE

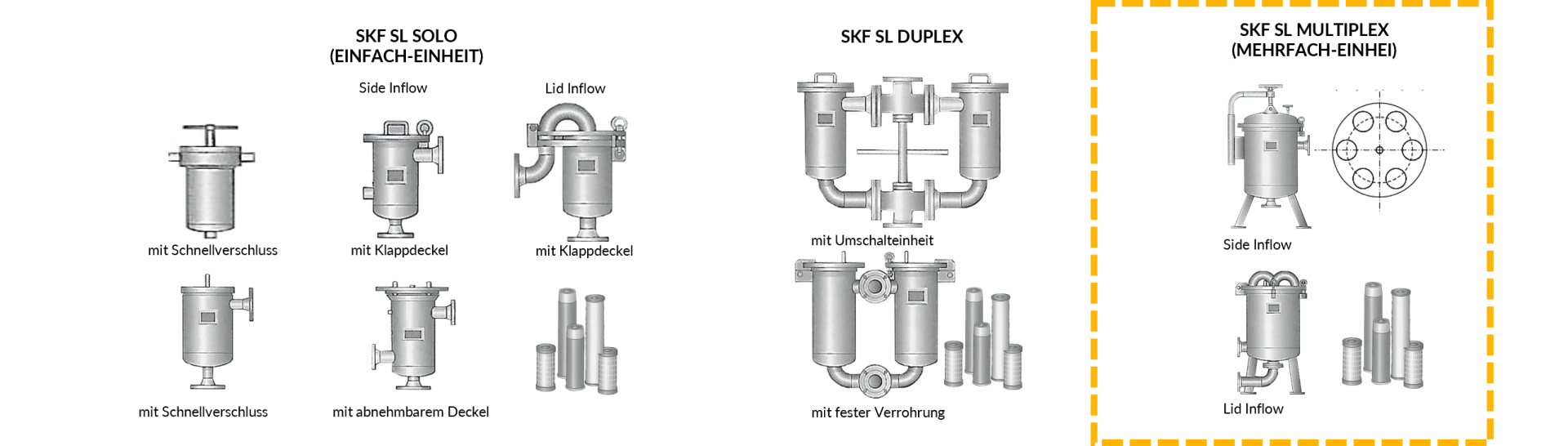

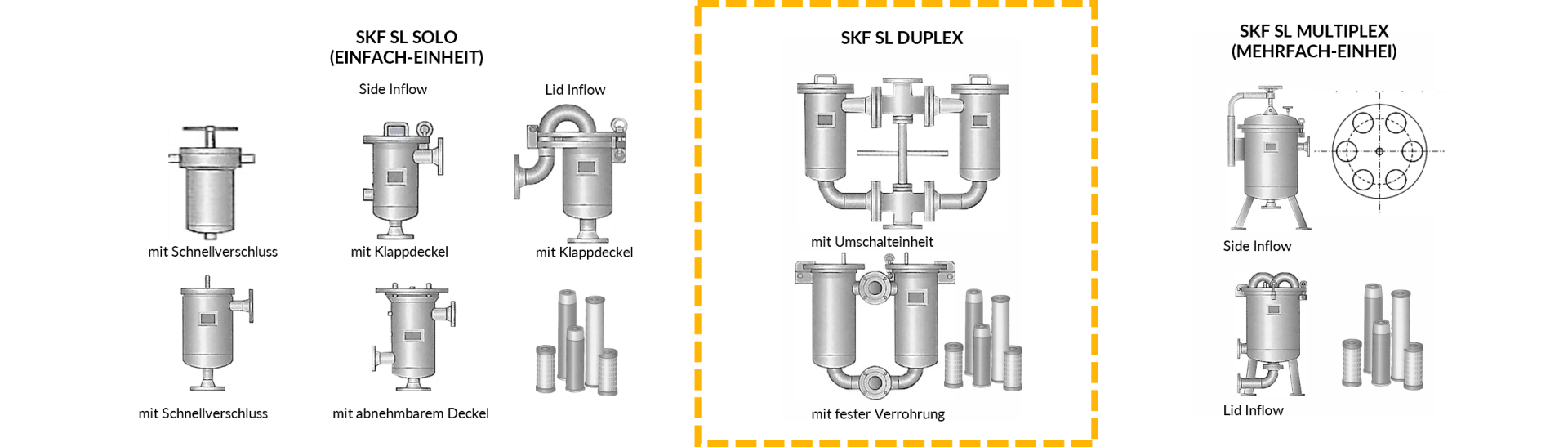

    • Siebkorbfilter STANDARD-LINE SOLO ("Einfacheinheit" in 11 verschiedenen Größen)
    • Siebkorbfilter STANDARD-LINE DUPLEX
    • Siebkorbfilter STANDARD-LINE MULTIPLEX ("Mehrfacheinheit")

    Auslegung sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch gemäß Kategorien I, II, III und IV (mit CE-Kennzeichnung)



    HINWEISE: Alle Angaben in den Detailübersichten beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Siebkorbfilter STANDARD-LINE SOLO: Spezifikationsvarianten


    Siebkorbfilter (SOLO) stehen standardmäßig in 11 verschiedenen Größen zur Verfügung, die wesentlich für die erreichbare (theor.) Filterleistung (in m3/h (ca.)) und Filterfläche (in m2 (ca.)) sind:


    • SKF LL SOLO Größe 1 mit einer Filterleistung von 10 m3/h und einer Filterfläche von 0,026 m2
    • SKF LL SOLO Größe 2 mit einer Filterleistung von 15 m3/h und einer Filterfläche von 0,033 m2
    • SKF LL SOLO Größe 3 mit einer Filterleistung von 20 m3/h und einer Filterfläche von 0,042 m2
    • SKF LL SOLO Größe 4 mit einer Filterleistung von 27 m3/h und einer Filterfläche von 0,065 m2
    • SKF LL SOLO Größe 5 mit einer Filterleistung von 30 m3/h und einer Filterfläche von 0,086 m2
    • SKF LL SOLO Größe 6 mit einer Filterleistung von 60 m3/h und einer Filterfläche von 0,122 m2
    • SKF LL SOLO Größe 7 mit einer Filterleistung von 90 m3/h und einer Filterfläche von 0,220 m2
    • SKF LL SOLO Größe 8 mit einer Filterleistung von 145 m3/h und einer Filterfläche von 0,320 m2
    • SKF LL SOLO Größe 9 mit einer Filterleistung von 190 m3/h und einer Filterfläche von 0,530 m2
    • SKF LL SOLO Größe 10 mit einer Filterleistung von 300 m3/h und einer Filterfläche von 0,810 m2
    • SKF LL SOLO Größe 11 mit einer Filterleistung von 360m3/h und einer Filterfläche von 1,020 m2


    Für alle Größen gilt:


    • Betriebsüberdruck (max.) in bar: 16 |  mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 150 | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    Siebkorbfilter STANDARD-LINE DUPLEX: Spezifikationsvarianten


    Funktionsprinzip: 2 (ggf. auch mehr) Siebkorbfilter der gewählten Größe (s. die Varianten unter SKF SL SOLO) - fest verrohrt, optional mit manueller oder automatischer Umschaltung


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF SL SOLO) x Filterleistung pro Druckkammer
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF SL SOLO) x Filterfläche pro Druckkammer
    • Betriebsüberdruck (max.) in bar: 16 | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 150 | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: 2'' / 3'' / DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen)
    • Befestigung & Aufstellung: Wandhalterung, verstellbares Fußgestell oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL

    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.

    Siebkorbfilter STANDARD-LINE MULTIPLEX (Mehrfacheinheit): Spezifikationsvarianten

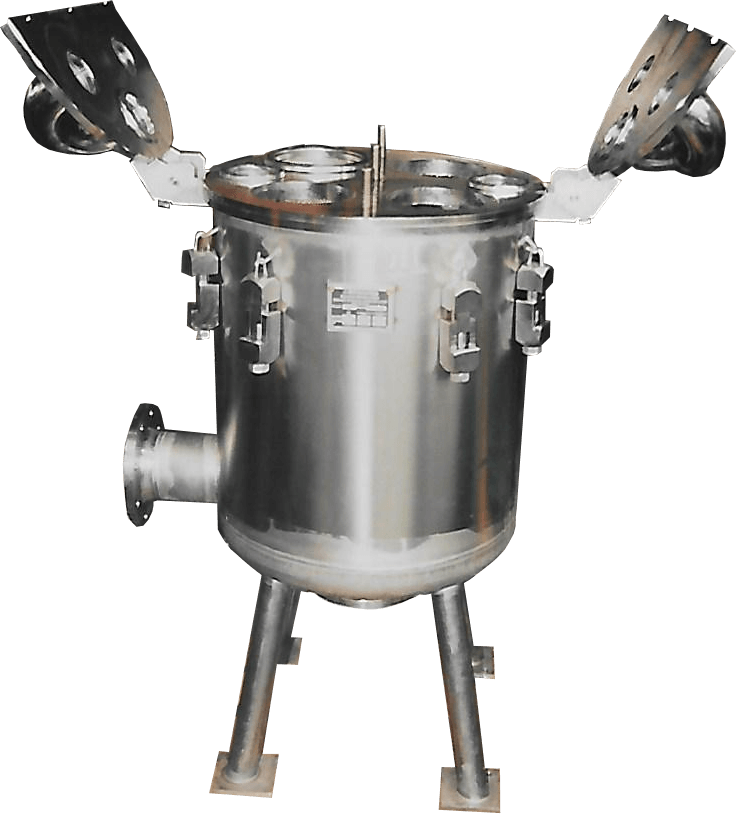

    Funktionsprinzip: Gemäß Anforderung zwischen 3 bis 14 Siebkorbfilter der gewählten Größe (s. die Varianten unter SKF SL SOLO) in einer Behältereinheit mit einheitlichem Verschluss (Deckel) zusammengefasst.


    • Filterleistung (theor.) in m3/h (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF SL SOLO) x Filterleistung pro Druckkammer
    • Filterfläche in m2 (ca.): Anzahl der Druckkammern in der gewählten Größe (s. die Varianten unter SKF SL SOLO) x Filterfläche pro Druckkammer
    • Betriebsüberdruck (max.) in bar: 16 | mehr Druck erforderlich? Siehe STANDARD-LINE & EXTRA-LINE!
    • Betriebstemperatur (max.) in °C: 150 | wird es heißer? Siehe STANDARD-LINE & EXTRA-LINE!
    • Anschlüsse Filtrateinlass & Filtratauslass: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Anschlüsse Entlüftung & Manometer: ¼ ''
    • Anschlüsse Differenzdruckmessung: ¼ ''
    • Anschlüsse Entleerung: DN 25 / DN 40/ DN50 / DN65 / DN80 / DN100 / DN125 / DN 150 / DN 200
    • Materialien: 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)
    • Oberflächenbehandlung: gebeizt, poliert, elektropoliert, glasperlgestrahlt
    • Filtratzufluss: seitlich (side inflow) oder über den Deckel (lid inflow)
    • Verschluss: Klappdeckel mit Augenschrauben oder abnehmbarer Deckel (Stehbolzen) oder - bei einheitlichem Behälter - abnehmbarer Deckel mit Anhängeösen oder DAVIT (schwenkbarer Arm)
    • Befestigung & Aufstellung: Standfüße oder andere Art der Befestigung
    • Dichtungen und Dichtungsmaterial (abhängig von Einsatz- und Sicherheitsanforderungen): O-Ringe oder Flachdichtungen aus insb. PTFE (Teflon®), FEP ummanteltem FPM, EPDM, FKM (Viton®), NBR (Perbunan®) oder Silikon
    • Auslegung anforderungsspezifisch sowohl gemäß Art. 4, Abs. 3 DGRL ("gute Ingenieurspraxis") als auch Kategorien I, II, III und IV (mit CE-Kennzeichnung) gemäß Anhang 2 DGRL


    HINWEISE: Alle Angaben beziehen sich auf die Ausführungs- & Spezifikationsvarianten "STANDARD-LINE" - davon weiter abweichende kundenindividuelle Spezifikationen sind (fast immer) möglich - siehe beispielhaft die ergänzenden Optionen der "EXTRA-LINE" und "SPECIAL-LINE". Bitte sprechen Sie uns an und wir finden eine Lösung.


    SIEBKORBFILTER-SYSTEME der EXTRA-LINE

    ZUSÄTZLICHE OPTIONEN FÜR DIE STANDARD-LINE

    MIT HOCHDRUCK AN DIE ARBEIT


    Wenn die Filtersysteme der "STANDARD-LINE" für die Bewältigung der einsatzspezischen Anforderungen nicht ausreichend dimensioniert sind, dann ist mehr Leistung erforderlich. Die Filtersysteme der "EXTRA-LINE" bieten die Möglichkeit, den Durchsatz und Output in wesentliche Merkmalen zu erhöhen:


    • maximale Filterleistung und Filterfläche bis zu 1.000 m3/h (ca.)
    • maximale Betriebsdrucke bis zu 100 bar (STANDARD-LINE: bis zu 16 bar)
    • maximale Betriebstemperaturen bis zu 400 °C (STANDARD-LINE: bis zu 150 °C)


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


    EDELSTAHL, C-STAHL oder KUNSTSTOFFE - SIE HABEN DIE WAHL


    Wenn die häufig eingesetzten Werkstoffe (Edelstähle) 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti) für die einsatzspezifischen Anforderungen nicht geeignet sind, gibt es eine Vielzahl anderer Materialien, aus denen Filtersysteme gefertigt werden können. Dies sind insbesondere:


    • Edelstähle (auch andere als 1.4301 (AISI 304), 1.4404 (AISI 316), 1.4571 (AISI 316Ti)): Informationen zur Beständigkeit & Eigenschaften von Edelstählen bei der Verwendung für Filtersysteme finden Sie hier.
    • C-Stähle: Zum Schutz der medienberührten Oberflächen gegenüber Chemikalien (z. B. Säuren, Laugen, Polymerlösungsmittel, Chlorkohlenwasserstoffe, usw) werden Filtersysteme aus C-Stahl regelmäßig beschichtet und von außen angestrichen / grundiert.
    • Kunststoffe: Auch Kunststoffe können zum Schutz der medienberührten Oberflächen zusätzlich beschichtet werden. Informationen zur Beständigkeit & Eigenschaften von Kunststoffen bei der Verwendung für Filtersysteme (und Dichtungen) finden Sie hier.


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


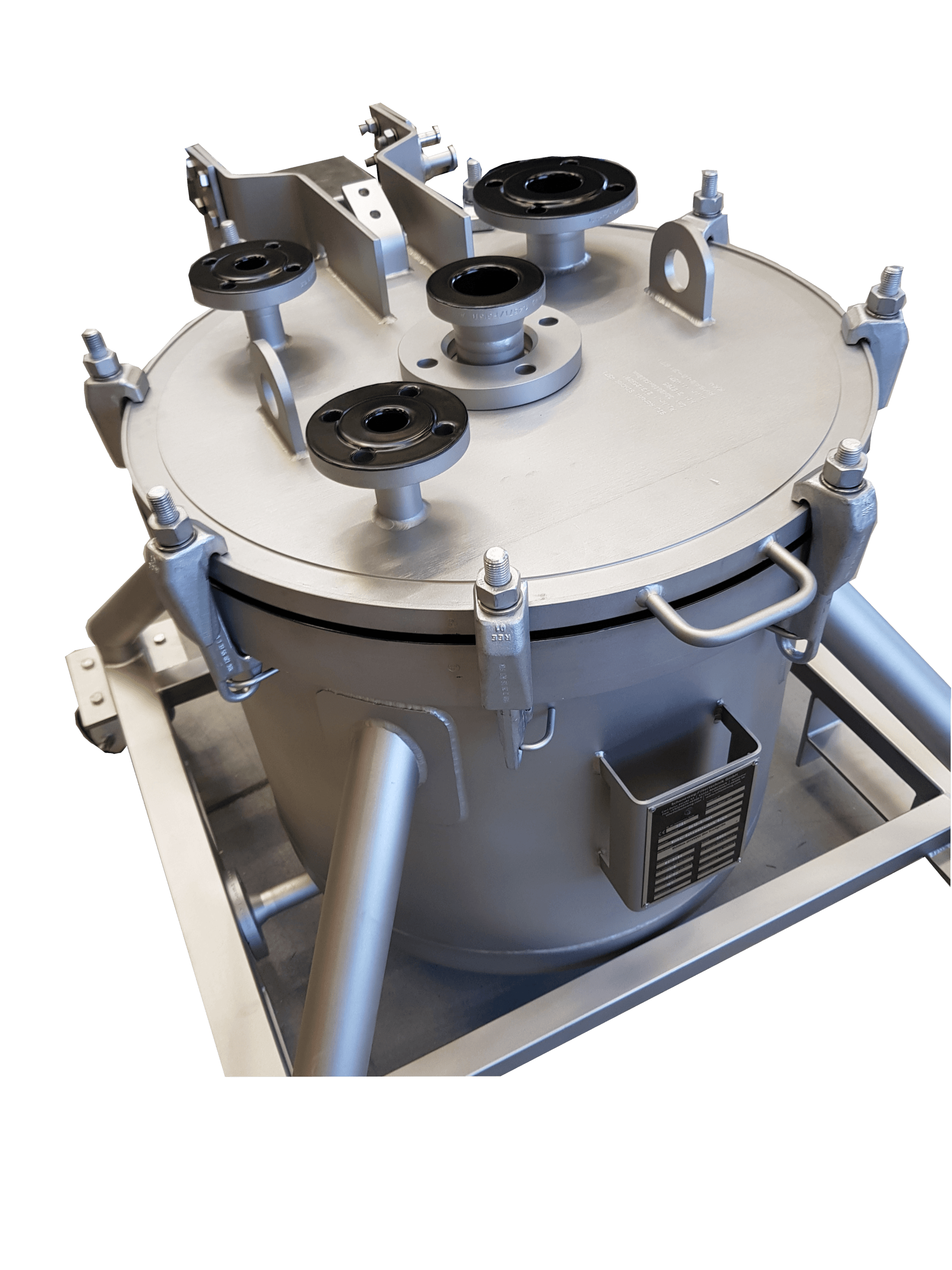

    BESCHICHTUNGEN ERHÖHEN DIE BESTÄNDIGKEIT & WIDERSTANDSFÄHIGKEIT

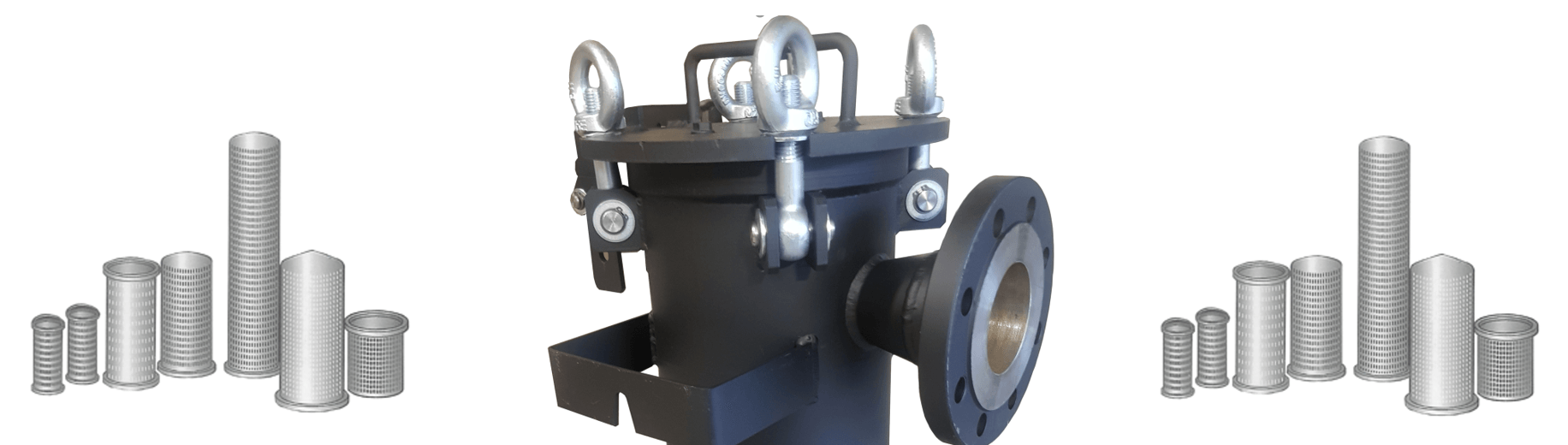

    Beschichtungen werden zum Schutz der verwendeten - insbesondere medienberührten - Materialien (zum Beispiel auch C-Stähle und Kunststoffe) bei Einsatzbedingungen mit hoher chemischer oder thermischer Beanspruchung insbesondere mit folgenden Fluor-Kunststoffen vorgenommen:


    • E-CTFE (Ethylen-Chlortrifluorethylen (HALAR®): HALAR®-Beschichtung als Innenbeschichtung von Behältern ermöglicht einen verlässlichen Schutz vor Schäden (wie beispielsweise Korrosion) durch Säuren und Basen. HALAR®-Beschichtungen sind hitzebeständig bis 150°C, zeigen gute Antihafteigenschaften und sind in höheren Schichtdicken schlag und stoßfest
    • PTFE (Polytetrafluorethylen (Teflon™ PTFE) / PFA (Perfluoralkoxy (Teflon® PFA) / FEP (Tetrafluorethylen-Perfluorpropylen (Teflon™ FEP): Beschichtungen auf Basis von PTFE (Teflon™), PFA und FEP sind beständig bis 260°C. In Abhängigkeit von den Einsatzbedingungen und -anforderungen können Farbe, Leitfähigkeit, Diffusions- und Abriebbeständigkeit der Beschichtungen variiert werden.
    • PU (Polyurethan): Polyurethan-Beschichtungen sind beständig gegen Chemikalien, Wasser, Abrasion und Temperaturschwankungen. Die Beständigkeit einer : Polyurethan-Beschichtung gegen viele Chemikalien und Lösemittel schützt vor Korrosion.
    • ETFE (Ethylen-Tetrafluorethylen): ETFE ist sehr witterungsstabil und chemikalienbeständig. Eine ETFE-Beschichtung zeigt neben hoher chemischer Beständigkeit zusätzlich Antihafteigenschaften und kann FDA-geeignet sein.

    Bei weniger fordernden Einsatzbedingungen (niedrigere Temperaturen und weniger aggressive Chemikalien) sind auch nicht fluorierte Werkstoffe wie PA (Polyamide), PPS (Polyphenylensulfid), PP (Polypropylen) und EVAL (EVAL™: Ethylen-Vinylalkohol) möglich.



    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


    DAMIT DAS FILTRAT IN BEWEGUNG BLEIBT

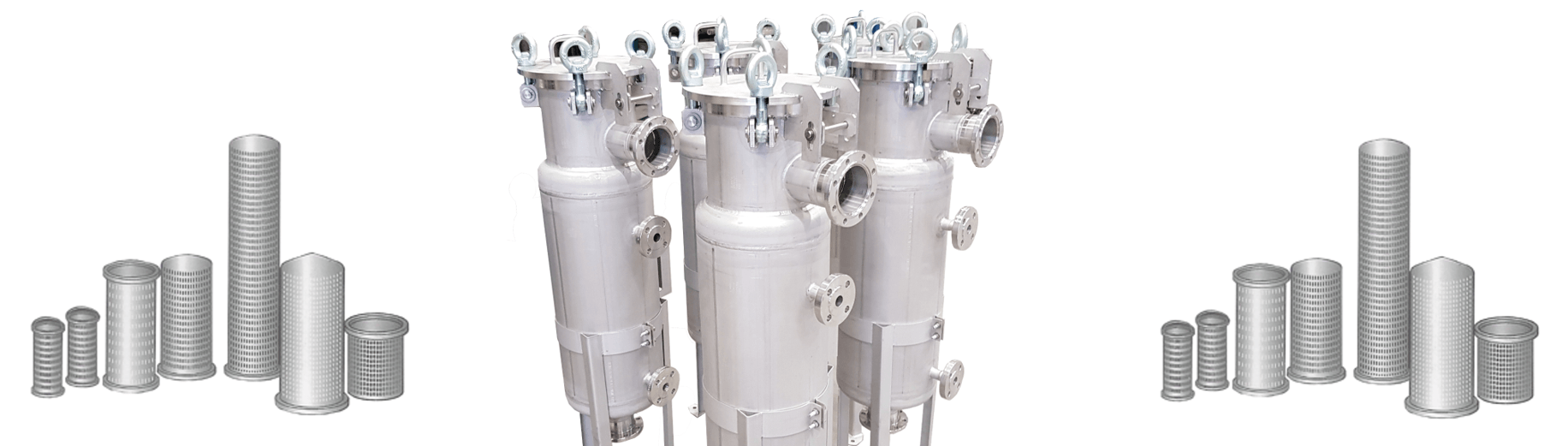

    Bei besonderen Anwendungen ist eine Konstanz der Temperatur des Filtrats zwingend erforderlich, um dessen nicht umkehrbares Erstarren bei einer Abkühlung zu verhindern und / oder einen sehr hohen Reinigungsaufwand bei der erneuten Ingangsetzung der Filtration zu vermeiden.


    Heizmäntel können grundsätzlich in zwei Ausführungen angebracht werden, nämlich als:


    • Heizmantel bis zur Unterkante der Eingangsstutzen (Teilummantelung des Behälters) oder als
    • Heizmantel bis an die Flansche (Komplettummantelung des Behälters)


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


    FLEXIBILITÄT FÜR WECHSELNDE EINSATZORTE & EINSATZZEITEN

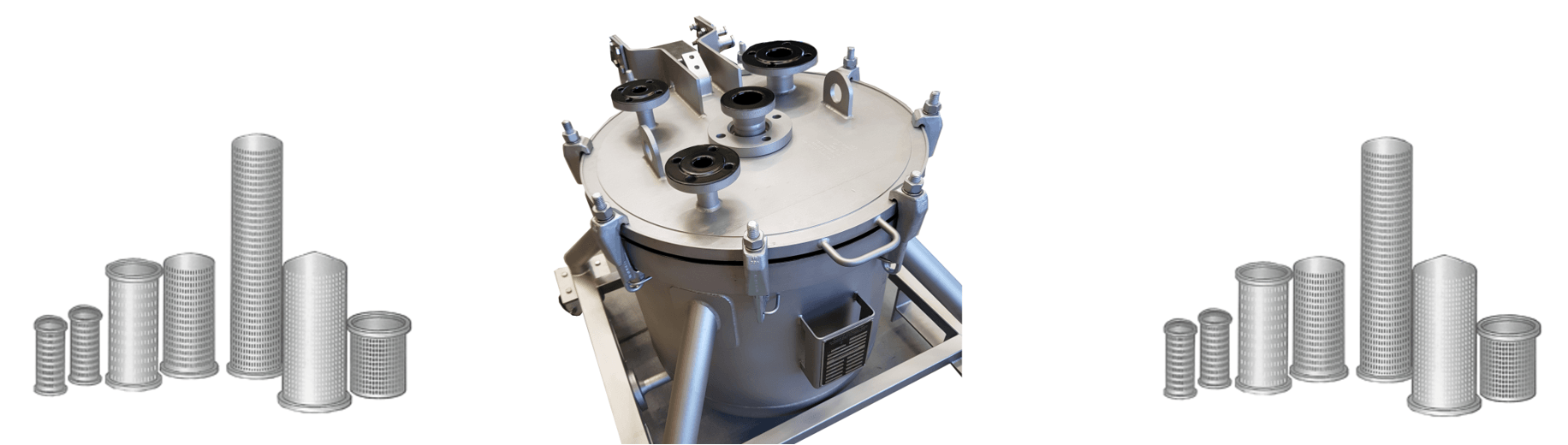

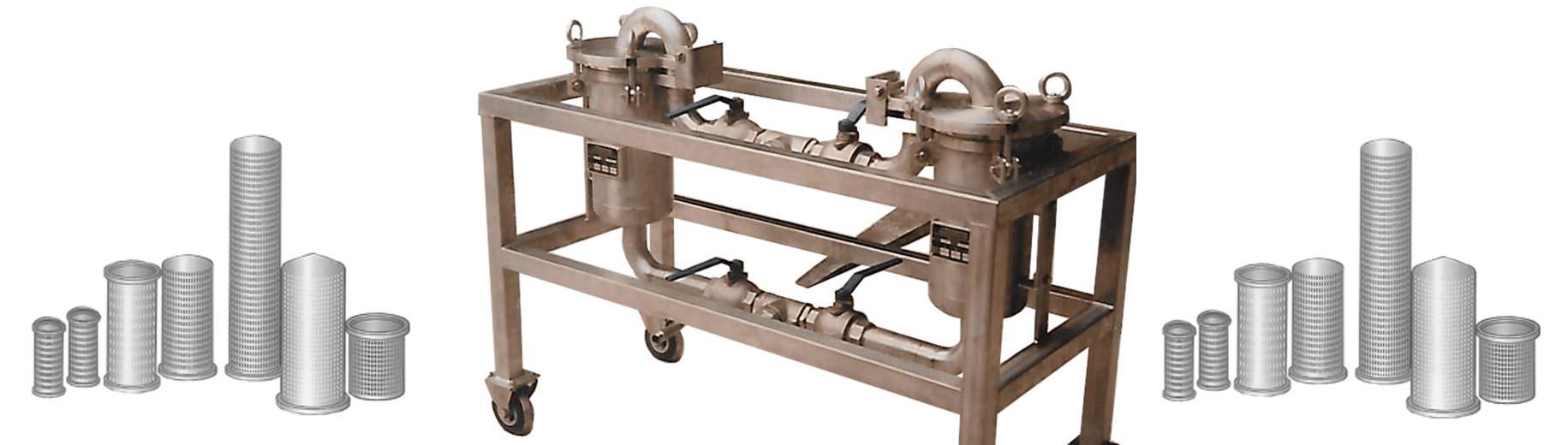

    Die Mobilisierung Ihrer Filtersysteme - regelmäßig als Montagen auf beweglichen Filterwagen (für den Einsatz in explosionsgefährdeten Bereichen - ATEX Bereichen) mit elektrisch leitfähigen Rädern und Rollen - ermöglicht, die Zeiten und Orte der Filtration bei diskontinuierlichen oder zeitlich begrenzten Prozessen zu optimieren


    Die Vorteile durch das Mehr an Flexibiltät sind insbesondere:


    • Einsatz in unterschiedlichen Produktionsbereichen und Prozessen
    • Verbesserung der Wirtschaftlichkeit durch eine Optimierung der Nutzung von Produktionskapazitäten
    • Einsatz einer mobilen Filterlösung zur Reinigung von Anlagen nach Instandhaltung- oder Wartungsarbeiten und bei Umbauten



    Mobile Filtersysteme werden häufig mit zusätzlichen Komponenten, insbesondere Pumpen, Druckdifferenzanzeigen, Anschlusskupplungen (z.B. mit Tankwagenkupplung), usw.) kombiniert.




    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


    PRÄVENTION IN GEFÄHRLICHEN BEREICHEN & FÜR GESCHÜTZTE ANWENDUNGEN


    Bei einer Vielzahl von Anwendungen und Prozessen ist die Optimierung der Filtersysteme für den Einsatz unter kritische Umfeld- und Einsatzbedingungen ein wesentliches MUSS. Im Fokus stehen insbesondere folgende Aspekte:


    • Ex-Schutz nach ATEX Richtlinie (Explosionsschutz): Die Regeln  zur bestimmungsgemäßen Verwendung von Geräten und Schutzsystemen in explosionsgefährdeten Bereichen sind in der EU durch die ATEX Richtlinie 2014/34/EU festgelegt. Die Richtlinie 2014/34/EU legt insbesondere die Anfoderungen an die Beschaffenheit von explosionsgeschützten Geräten fest. Für Filtersysteme, die regelmäßig keine eigene potentielle Zündquellen aufweisen und dadurch eine Explosion verursachen könnten, bedeutet dies, dass sie grundsätzlich so konstruiert und aus solchen Materialien hergestellt sein müssen, dass in dem Fall einer Explosion eine regelkonforme elektrische (Ab-)Leitfähigkeit (z. B. auch Rollen und Räder) sichergestellt sein muss.
    • Einhaltung der Anforderungen gemäß Technische Anleitung zur Reinhaltung der Luft (TA Luft): Die Regelungen der TA Luft dienen beim Betrieb einer Anlage dem Schutz der Allgemeinheit und der Nachbarschaft vor schädlichen Umwelteinwirkungen durch Luftverunreinigungen und der Vorsorge gegen schädliche Umwelteinwirkungen durch Luftverunreinigungen, um ein hohes Schutzniveau für die Umwelt insgesamt zu erreichen. Für Filtersysteme bedeutet dies, dass die konstruktiven Eigenschaften und die eingesetzten Materialien ein Entweichen von Verunreinigungen in die Luft verhindern. In Anlagen dürfen nur „technisch dichte“ Flanschverbindungen im Betrieb eingesetzt werden.
    • FDA-/EG-Konformität: Bei bestimmten Anwendungen und Prozessen (z. B. Getränke, Kosmetik, Lebensmittel, Pharma, Speiseöle- und fette, Trinkwasseraufbereitung) ist die Sicherstellung einer FDA-/EG-Konformität erforderlich. Für Filtersysteme bedeutet dies, dass auschließlich Materialien zum Einsatz kommen, die bei der Herstellung oder in Veredelungsprozessen vor Verunreinigungen (z. B. Staub, Mikroorganismen, Produktablagerungen, usw.) geschützt werden müssen und durch angemessene weitere Handhabung und Verpackung (z. B. sterile Einzelverpackung) auch weiterhin geschützt bleiben.


    HINWEISE: Die zusätzlichen Optionen und Möglichkeiten der "EXTRA-LINE" können die Leistungsfähigkeiten der Produkte der "LIGHT-LINE", der "STANDARD-LINE" und der "SPECIAL-LINE" weiter erhöhen. Bitte, sprechen Sie uns auf Ihre einsatzspezifischen Anforderungen und die Besonderheiten an - wir finden eine Lösung.


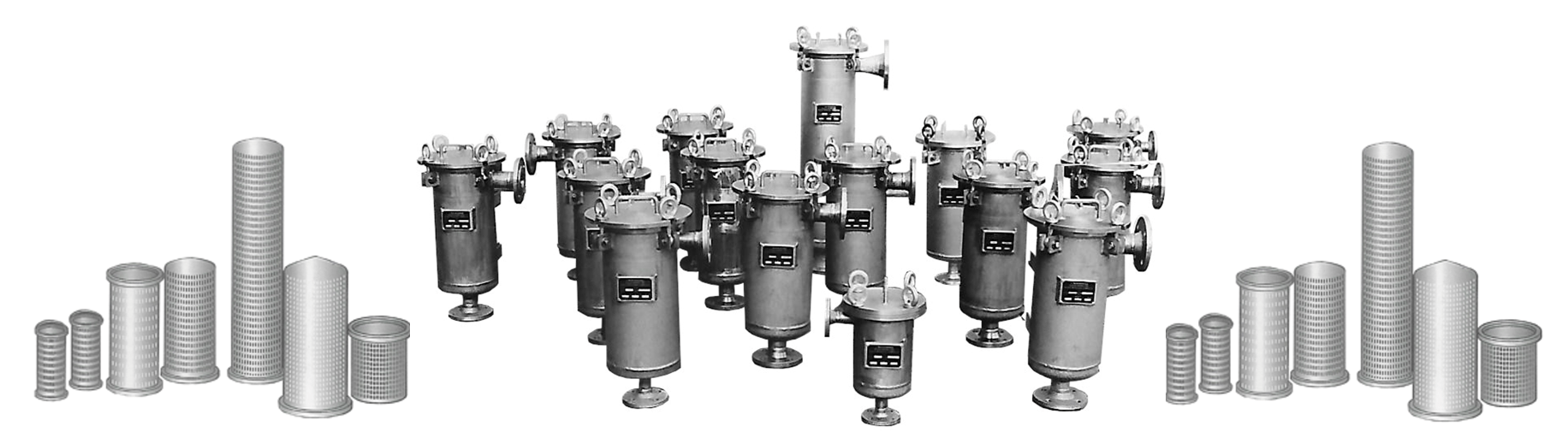

    passende Siebkörbe, Filtereinsätze, weitere Formteile & Siebgewebe


    • Metallfiltergewebe & Verbundgewebe
    • in allen Größen & Feinheiten
    • Lochweiten & Lochteilungen
    • sowie mit weiteren EXTRAs (z. B. FDA / EG-Konformität)


    gibt es hier:

    zu den Siebkörben, Filtereinsätzen, ...

    ANGEBOTSANFRAGE & CHECKLISTE FÜR FILTERSysteme

    SIE HABEN BEREITS EINE IDEE VON IHREM BEDARF - ERFASSEN & SENDEN SIE UNS IHRE SPEZIFIKATIONEN

    Teilen Sie uns - wahlweise über unsere Checkliste und / oder durch Zusendung Ihrer Unterlagen (Sie haben die Möglichkeit, Dateien in dem Bereich "ZEICHNUNGEN, SKIZZEN, PRODUKTBESCHREIBUNGEN, USW." hochzuladen) - die Anforderungen Ihrer Anwendung oder Ihres Projektes mit, so dass wir Informationen über Ihren Bedarf haben. Wir werten diese Informationen aus und melden uns gerne bei Ihnen.

    HIER KÖNNEN SIE IHRE ANFRAGE ERFASSEN - WIR MELDEN UNS SCHNELLSTMÖGLICH BEI IHNEN:

    Share by:
