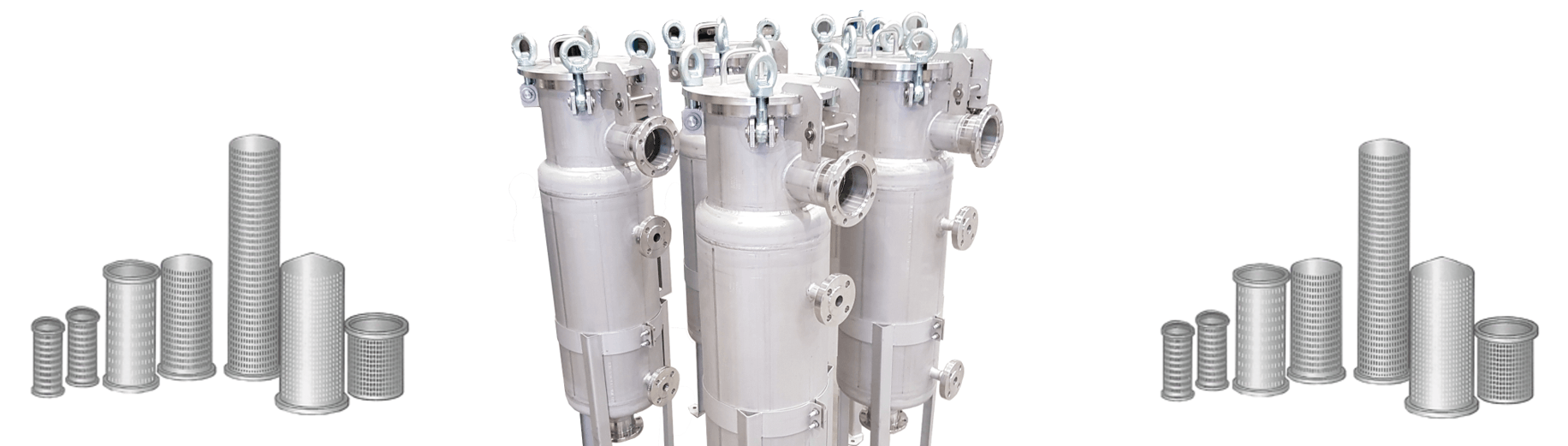

SISTEMAS DE FILTRO DE VELAS SCHONEWEG
PARA SUAS APLICAÇÕES E REQUISITOS
LINHA PADRÃO
LINHA EXTRA
“ONDE E O QUE”? INDÚSTRIAS E APLICAÇÕES PARA SISTEMAS DE FILTRO DE VELAS
EXEMPLOS DE USO DE SISTEMAS DE FILTRO DE VELA SCHONEWEG
“QUE MATERIAL”? ADEQUAÇÃO DE MATERIAIS PARA SISTEMAS DE FILTRO
INFORMAÇÕES SOBRE DURABILIDADE E PROPRIEDADES DE AÇO INOXIDÁVEL E PLÁSTICOS QUE PODEM AJUDAR A IMPLEMENTAR SUAS REQUISITOS ESPECÍFICOS.
VISUALIZAÇÃO RÁPIDA: 3 ESTÁGIOS DE EXPANSÃO para SISTEMAS DE FILTRO DE VELA
(DESDOBRA OS MAPAS PARA UMA VISÃO GERAL RÁPIDA)

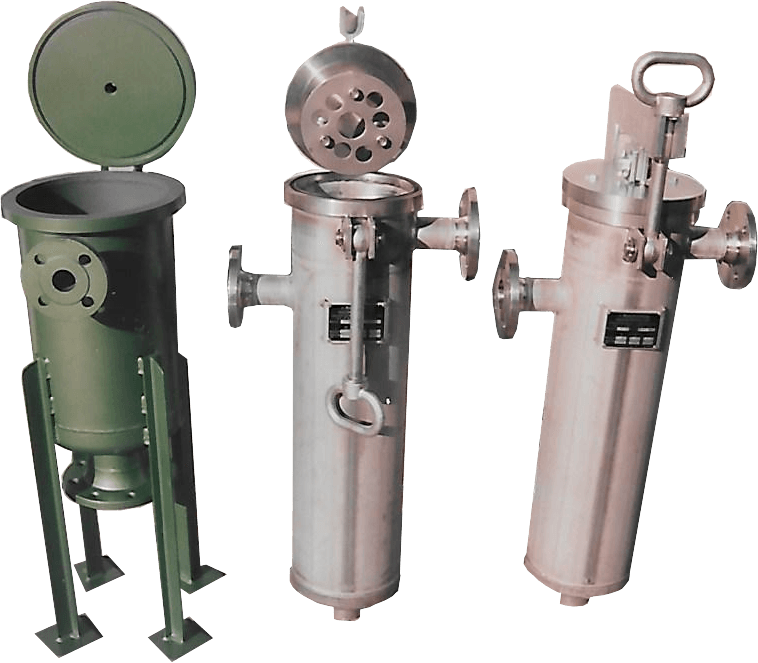

SISTEMAS DE FILTRO DE VELAS LINHA LEVE
ESPECIFICAÇÕES E VARIANTES
SISTEMAS DE FILTRO DE VELAS - GRUPOS DE PRODUTOS DA LINHA LIGHT
Filtro de vela LIGHT-LINE SOLO (sistema de 1 lugar): Variantes de especificação
- Desempenho do filtro: é essencialmente determinado pelas propriedades do filtrado, comprimento da vela e pressão operacional: 9 ¾ ", 10", 19 ½ ", 20", 29 ¼ ", 30", 39", 40" pressão operacional. (máx.) em barra: 10 ( inferior para versões em polipropileno (PP) | é necessária mais pressão? Veja STANDARD-LINE e EXTRA-LINE!Temperatura de operação (máx.) em °C: 80 (inferior para versão em polipropileno (PP)) | está ficando mais quente? Veja STANDARD-LINE e EXTRA-LINE!Conexões entrada e saída de filtrado: 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (diferente para versão em polipropileno)Materiais: 1.4301 (AISI 304) , 1.4404 ( AISI 316) ou plástico (PP) Tratamento de superfície: decapado, polido, eletropolido, jateado com esferas de vidro Entrada de filtrado: entrada lateral ou sobre a tampa (entrada da tampa) Fecho: liberação rápida, tampa articulada com parafusos de olhal ou tampa removível (perno parafusos)Fixação e instalação: suporte de parede, estrutura de base ajustável ou outro tipo de fixação Vedações e material de vedação (dependendo da aplicação e dos requisitos de segurança): O-rings ou vedações planas feitas especialmente de PTFE (Teflon®), FPM revestido com FEP, EPDM, Projeto FKM (Viton®), NBR (Perbunan®) ou Silicone de acordo com o Art. 4, Parágrafo 3 PED (“boas práticas de engenharia”) | Versões de acordo com as categorias I, II, III e IV (com marcação CE) ver STANDARD-LINE e EXTRA-LINE

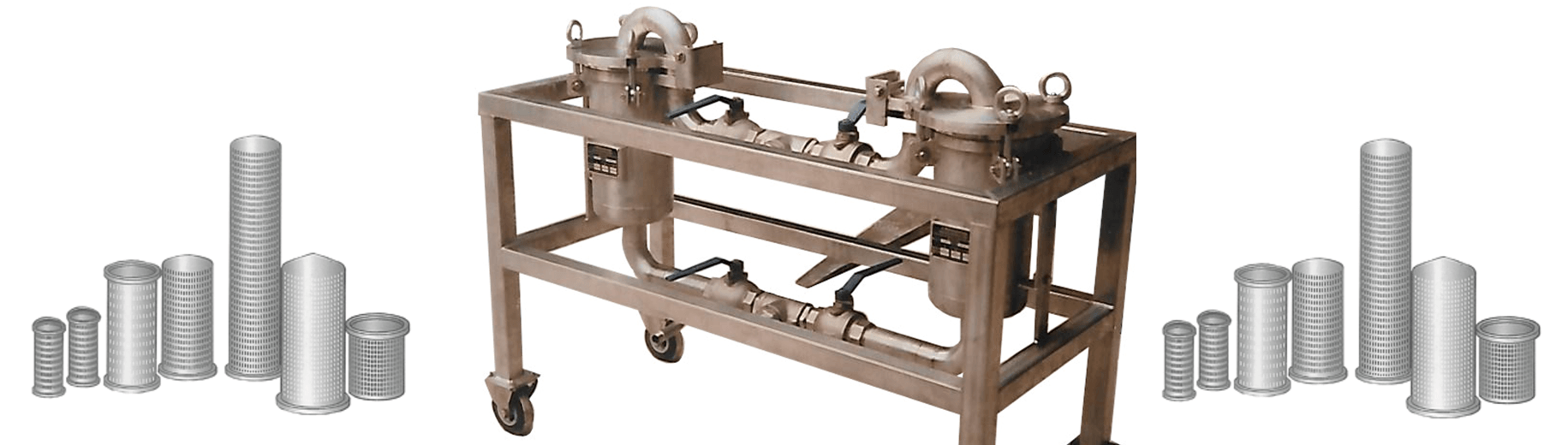

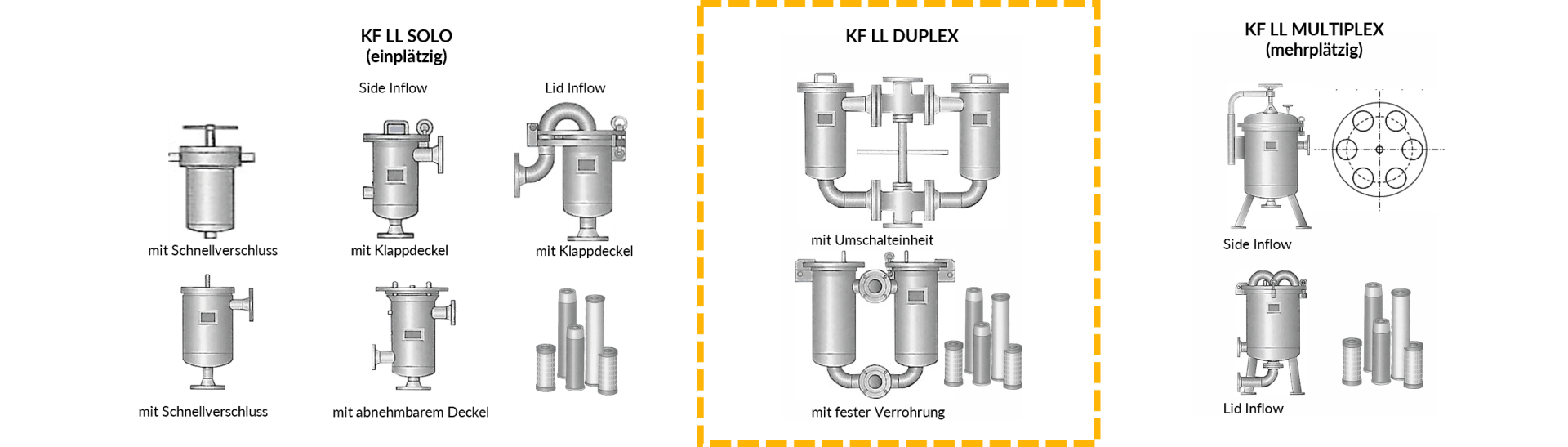

Filtro de vela LIGHT-LINE DUPLEX: Variantes de especificação

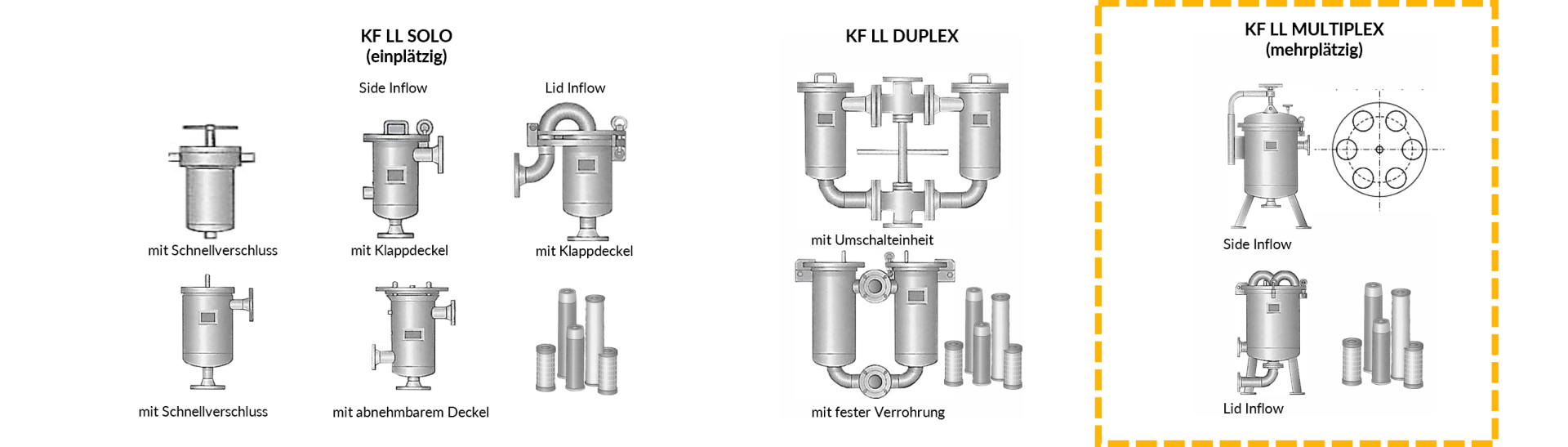

Filtro de vela LIGHT-LINE MULTIPLEX (sistema multiusuário): Variantes de especificação

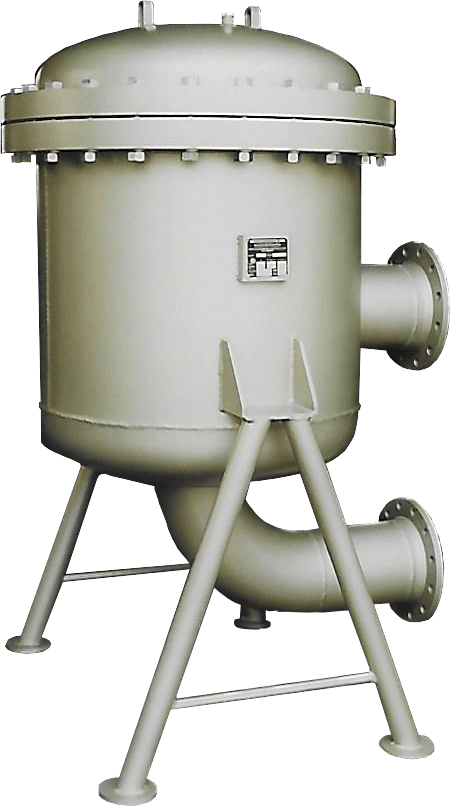

SISTEMAS DE FILTRO DE VELAS LINHA PADRÃO
ESPECIFICAÇÕES E VARIANTES

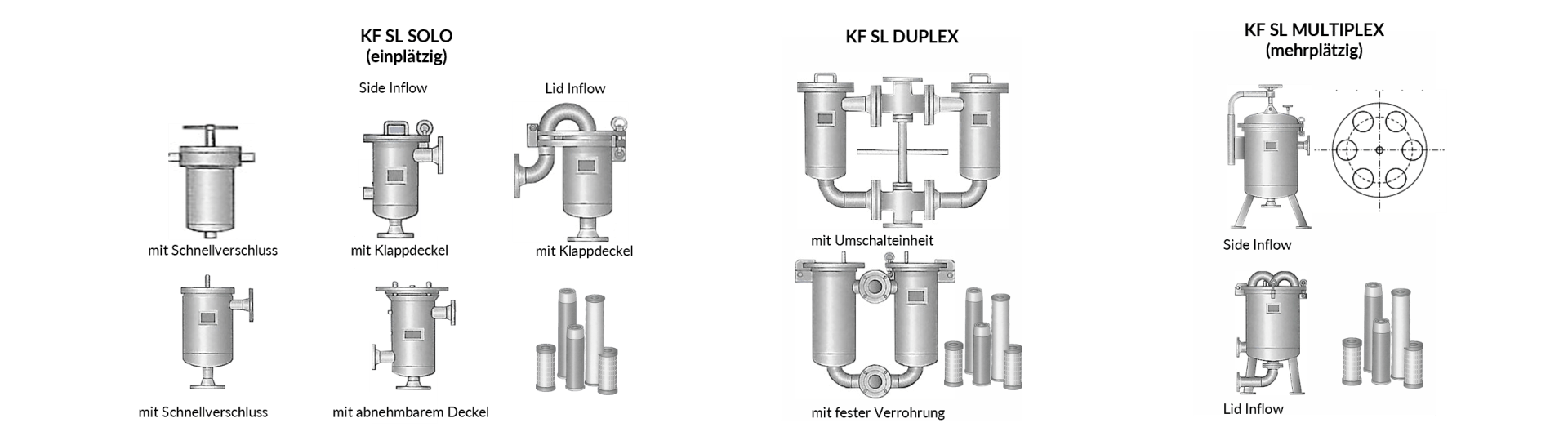

SISTEMAS DE FILTRO DE VELAS - GRUPOS DE PRODUTOS DA LINHA STANDARD

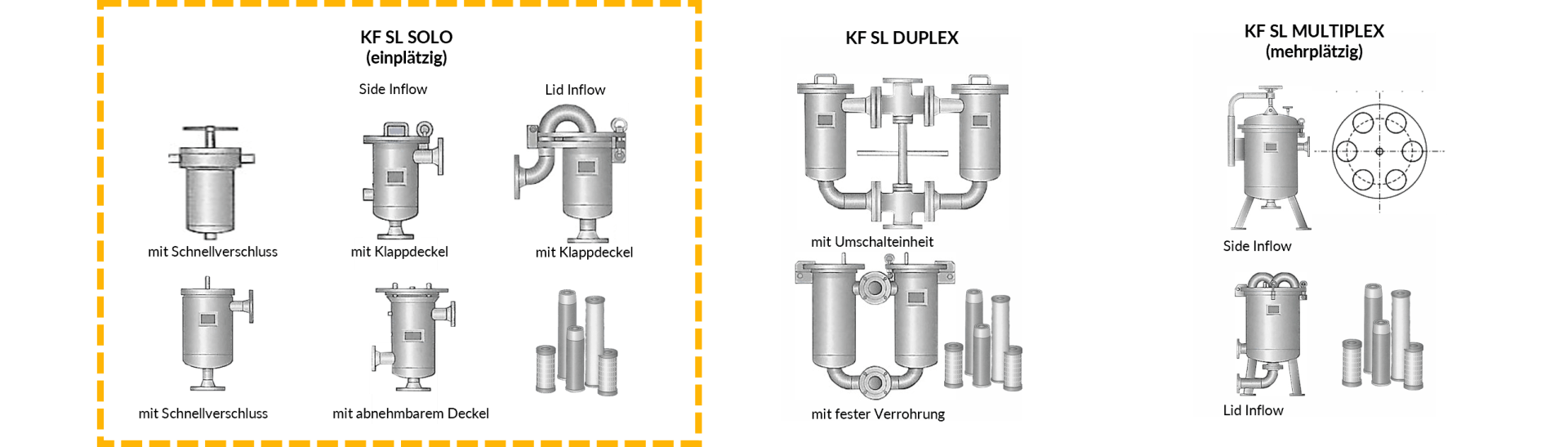

Filtro de vela STANDARD-LINE SOLO (sistema de 1 lugar): Variantes de especificação
- Desempenho do filtro: é essencialmente determinado pelas propriedades do filtrado, comprimento da vela e pressão operacional: 9 ¾ ", 10", 19 ½ ", 20", 29 ¼ ", 30", 39", 40" pressão operacional. (máx.) em barra: 16 | é necessária mais pressão? veja EXTRA-LINE!Temperatura de operação (máx.) em °C: 150 | está ficando mais quente? Veja EXTRA-LINE!Conexões entrada e saída de filtrado: 2'' / 3'' / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 (diferente para versão em polipropileno)Materiais: 1.4301 (AISI 304), 1.4404 (AISI 316) ou 1.4571 (AISI 316Ti)Tratamento de superfície: decapado, polido, eletropolido, jateado com esferas de vidro Entrada de filtrado: entrada lateral ou sobre a tampa (entrada da tampa)Fecho: fecho de liberação rápida, tampa articulada com parafusos de olhal ou tampa removível (parafusos prisioneiros) )Fixação e instalação: suporte de parede, estrutura de base ajustável ou outro tipo de fixação Vedações e material de vedação (dependendo da aplicação e dos requisitos de segurança): O-rings ou vedações planas feitas especialmente de PTFE (Teflon®), FPM revestido com FEP, EPDM, FKM (Viton®), NBR (Perbunan®) ou design de silicone dependendo dos requisitos de acordo com o Art. 4, Parágrafo 3 PED (“boas práticas de engenharia”), bem como categorias I, II, III e IV (com marcação CE) de acordo com o Anexo 2 PED

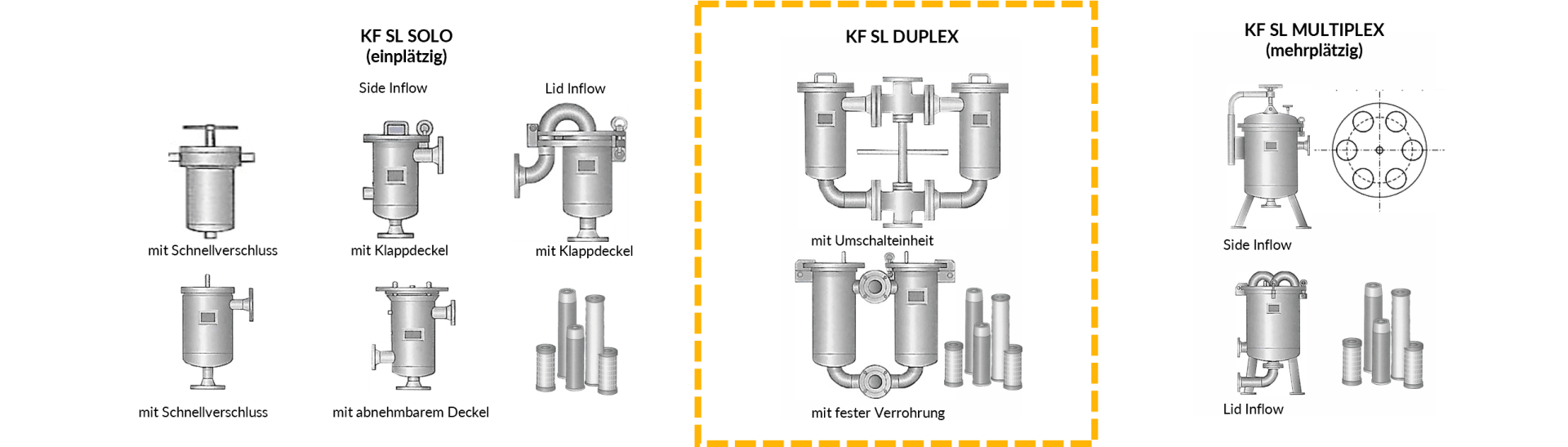

Filtro de vela STANDARD-LINE DUPLEX: Variantes de especificações

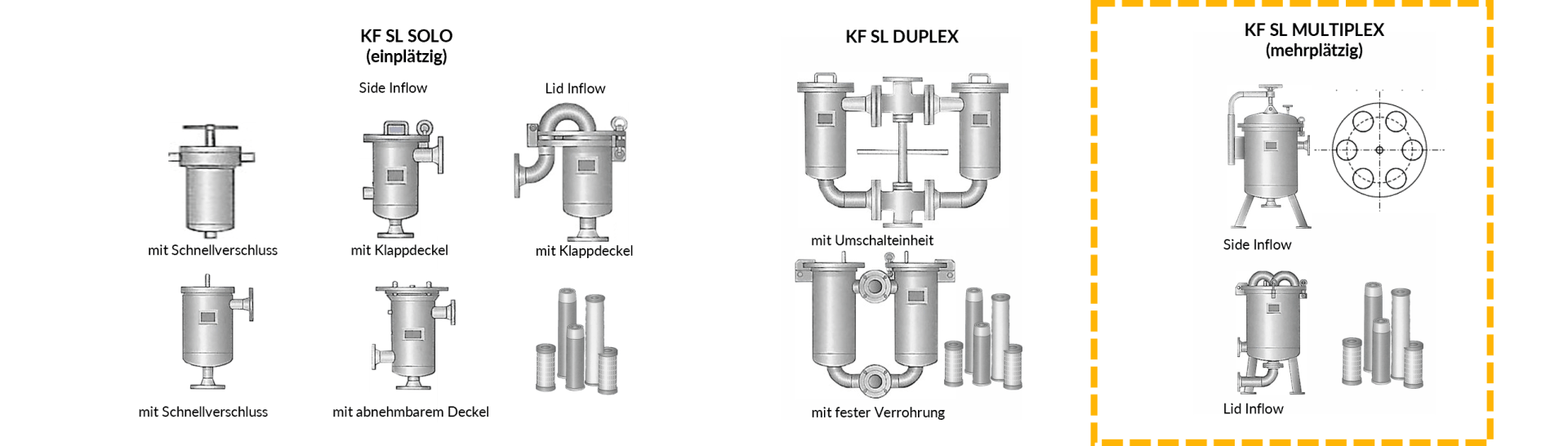

Filtro de vela STANDARD-LINE MULTIPLEX (sistema multiusuário): Variantes de especificação

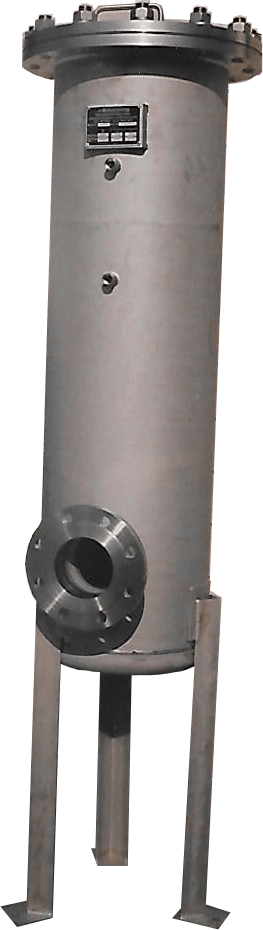

SISTEMAS DE FILTRO DE VELAS LINHA EXTRA
OPÇÕES ADICIONAIS PARA A LINHA STANDARD
PARA TRABALHAR COM ALTA PRESSÃO
AÇO INOXIDÁVEL, AÇO C ou PLÁSTICO - A ESCOLHA É SUA
REVESTIMENTOS AUMENTAM DURABILIDADE E RESISTÊNCIA
PARA QUE O FILTRADO SE MANTENHA EM MOVIMENTO
FLEXIBILIDADE PARA MUDANÇA DE LOCAL E HORÁRIO DE OPERAÇÃO
PREVENÇÃO EM ÁREAS PERIGOSAS E PARA APLICAÇÕES PROTEGIDAS
Velas de filtro adequadas (velas enroladas, velas de carvão ativado, velas fundidas, velas de filtro de membrana e velas de filtro feitas de aço inoxidável)
- em tamanhos comuns ou individuais,
- todas as sutilezas/permeabilidade,
- em muitas versões também
- com outros EXTRAs (por exemplo, conformidade FDA / CE)
está aqui:
PEDIDO DE ORÇAMENTO E LISTA DE VERIFICAÇÃO PARA Sistemas de FILTRO
VOCÊ JÁ TEM UMA IDEIA DAS SUAS NECESSIDADES - COLETE E ENVIE-NOS SUAS ESPECIFICAÇÕES
Compartilhe conosco - seja através do nosso
Checklist e/ou enviando seus documentos (Você tem a opção de visualizar arquivos no "DESENHOS, ESBOÇOS, DESCRIÇÕES DE PRODUTOS, ETC."
upload) - os requisitos da sua aplicação ou projeto para que possamos ter informações sobre suas necessidades. Avaliaremos essas informações e teremos prazer em entrar em contato com você.
